Биг-бэг — большой мягкий контейнер (МКР) объёмом 0,5–2 м³ — давно стал стандартной тарой для хранения и отгрузки сыпучих материалов: зерна, комбикорма, удобрений, цемента, сухих смесей, пеллет, пластиковых гранул и вторсырья. Удобная тара не решает главный производственный вопрос: как стабильно попасть в нужную массу без пересыпа, недосыпа и ручных корректировок.
Когда оператор сначала наполняет мешок, потом везёт его на платформенные весы и только после этого видит ошибку — участок теряет время. Излишек нужно убирать. Недосып — досыпать. Материал просыпается, линия останавливается, отгрузка становится нестабильной.
Весы для наполнения биг-бэгов решают задачу иначе: масса контролируется прямо во время заполнения мягкого контейнера. Весовой модуль встраивается в фасовочный пост, и оператор — или автоматика — видит текущий вес до того, как мешок снят с рамы.
Разберём, из чего состоит такая система, как работает двухступенчатая досыпка, каких ошибок на участке стоит избегать и как выбрать решение под конкретный материал и производительность.
Почему фасовка в биг-бэги часто становится узким местом производства

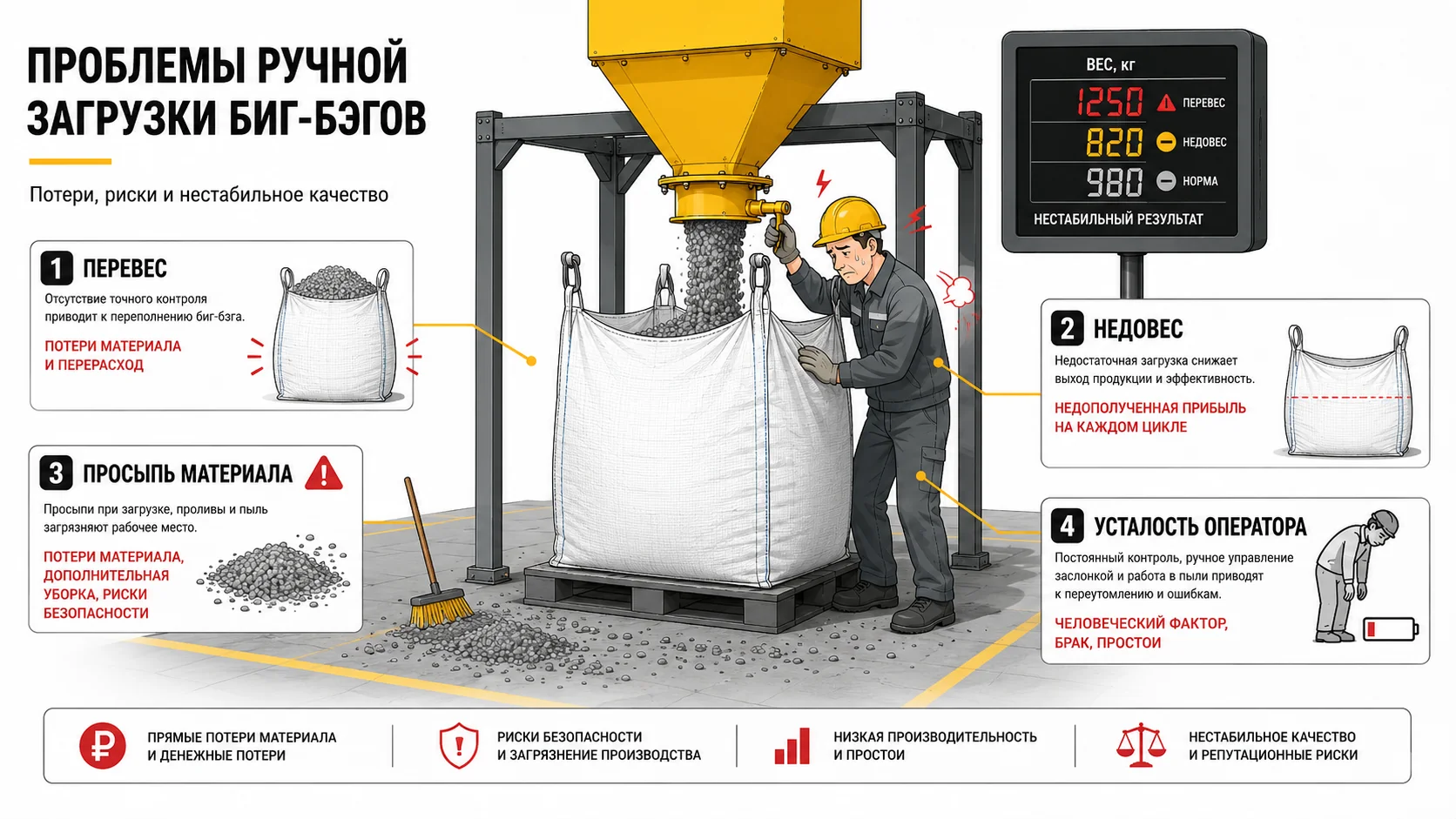

Недосып, пересып и ручной контроль веса
На фасовочном участке проблема редко выглядит как «сломалось оборудование». Чаще всё работает, но слишком много держится на операторе: следит за потоком, останавливает подачу на глаз, проверяет массу, исправляет результат.
Типовые последствия:
- Пересып — отгружается больше материала, чем оплачено покупателем. Прямые потери.
- Недосып — претензии, возвраты, спорные партии.
- Лишние операции — мешок приходится досыпать, разгружать или перемещать повторно.
- Осыпь и загрязнение — материал теряется и мешает работе на площадке.
- Нестабильная производительность смены — скорость зависит от опыта конкретного оператора и свойств партии.
Для дорогих материалов — удобрения, семена, химия — потери видны быстро. Для дешёвых — накапливаются в объёме. В обоих случаях корень один: масса контролируется слишком поздно или слишком приблизительно.
Почему обычная напольная весовая не всегда решает задачу
Платформенные весы — хороший инструмент контрольного взвешивания. Но если ошибка обнаружена после заполнения, исправление превращается в отдельную операцию: снять мешок, вернуть к посту, досыпать или убрать излишек, взвесить снова.
На медленном участке это ещё терпимо. На поточной фасовке такая схема превращает весовой контроль в тормоз — особенно когда материал пылит, плохо течёт, слёживается или идёт через шнек, клапан или конвейер.
Встроенные весы работают в нужной точке: они показывают массу в процессе наполнения. Оператор не ждёт финального взвешивания, а управляет подачей по текущему весу.
Что такое весы для наполнения биг-бэгов
Весы для наполнения биг-бэгов — это не просто отдельный индикатор. Это комплекс узлов, который встраивается в фасовочный пост и связывает механику, датчики, контроллер и линию подачи материала в единую систему.
Из каких узлов состоит система
- Несущая рама с крюками для подвеса биг-бэга. Мешок висит на раме и одновременно взвешивается — конструкция подбирается под тару, способ заполнения и доступное пространство.
- Тензодатчики в силовых точках. Обычно 3 или 4 датчика под рамой. Класс точности, количество и схема монтажа зависят от грузоподъёмности и требований к учёту. Подобрать варианты можно в каталоге тензодатчиков Vesa System, а базовый принцип работы датчика — в статье «Что такое тензодатчик».
- Весовой контроллер (HMI-панель). Оператор видит текущий вес, задаёт целевую массу, допуск, режим работы и получает сигналы.
- Управляющая часть. В простом варианте — только сигнал оператору. В более автоматизированном — управление клапаном, шнеком, задвижкой, вибратором или конвейером.
- Кабельные линии, шкаф управления, защита от пыли и влаги.

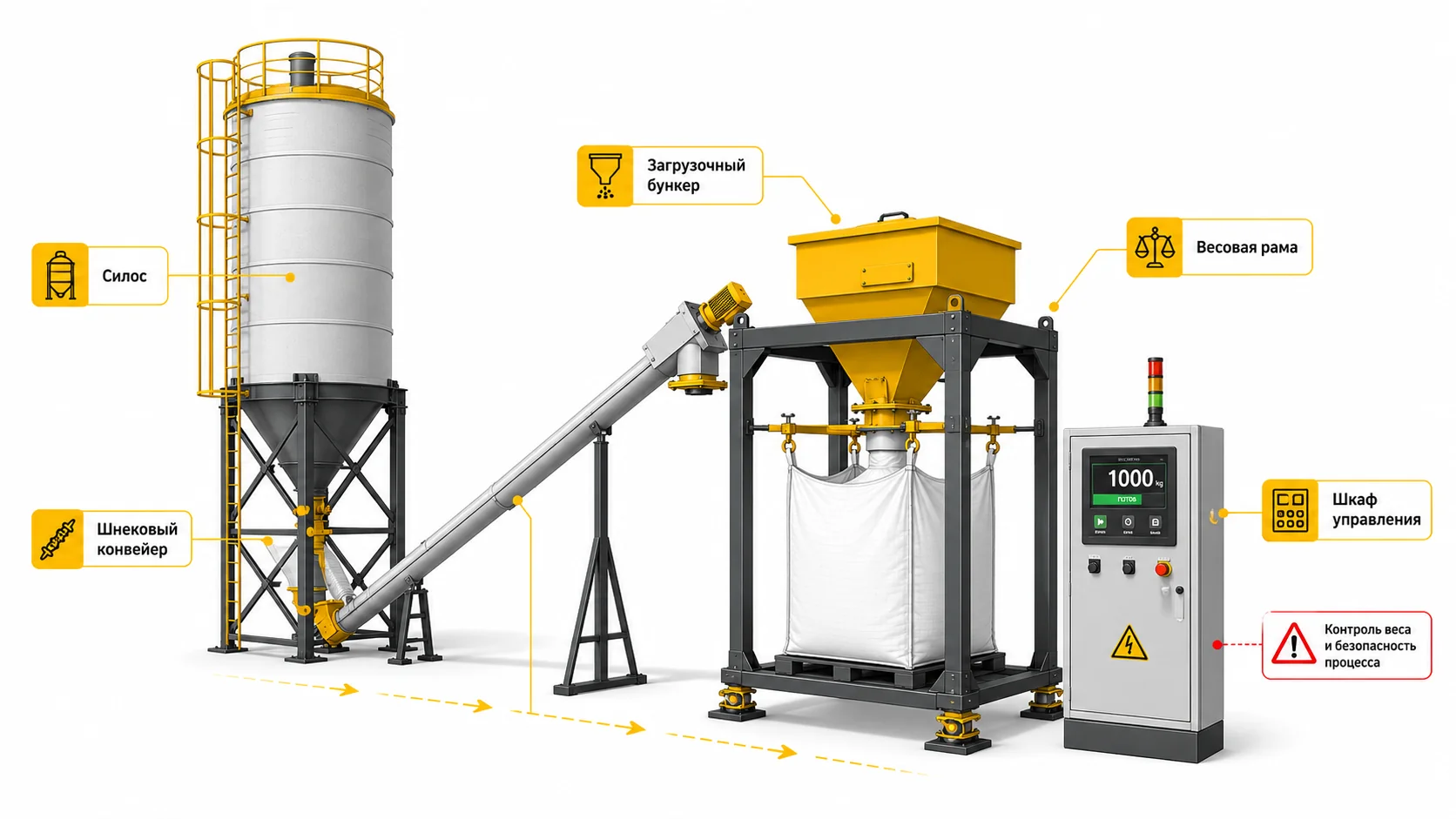

Как весовой модуль связан с дозатором и линией подачи
В простом варианте: мешок установлен, тара обнулена, материал поступает в контейнер, на экране отображается текущая масса. При приближении к заданию контроллер подаёт световой или звуковой сигнал оператору.
В автоматизированном варианте: контроллер связан с исполнительным механизмом и сам переключает скорость подачи, закрывает задвижку или останавливает шнек. Весовой модуль становится частью линии — не отдельной точкой контроля, а активным участником процесса.
Похожий принцип используется в весах для бункеров и силосов: нужно не просто измерить массу, а встроить измерение в реальный технологический цикл.
Как работает контроль массы при заполнении биг-бэга

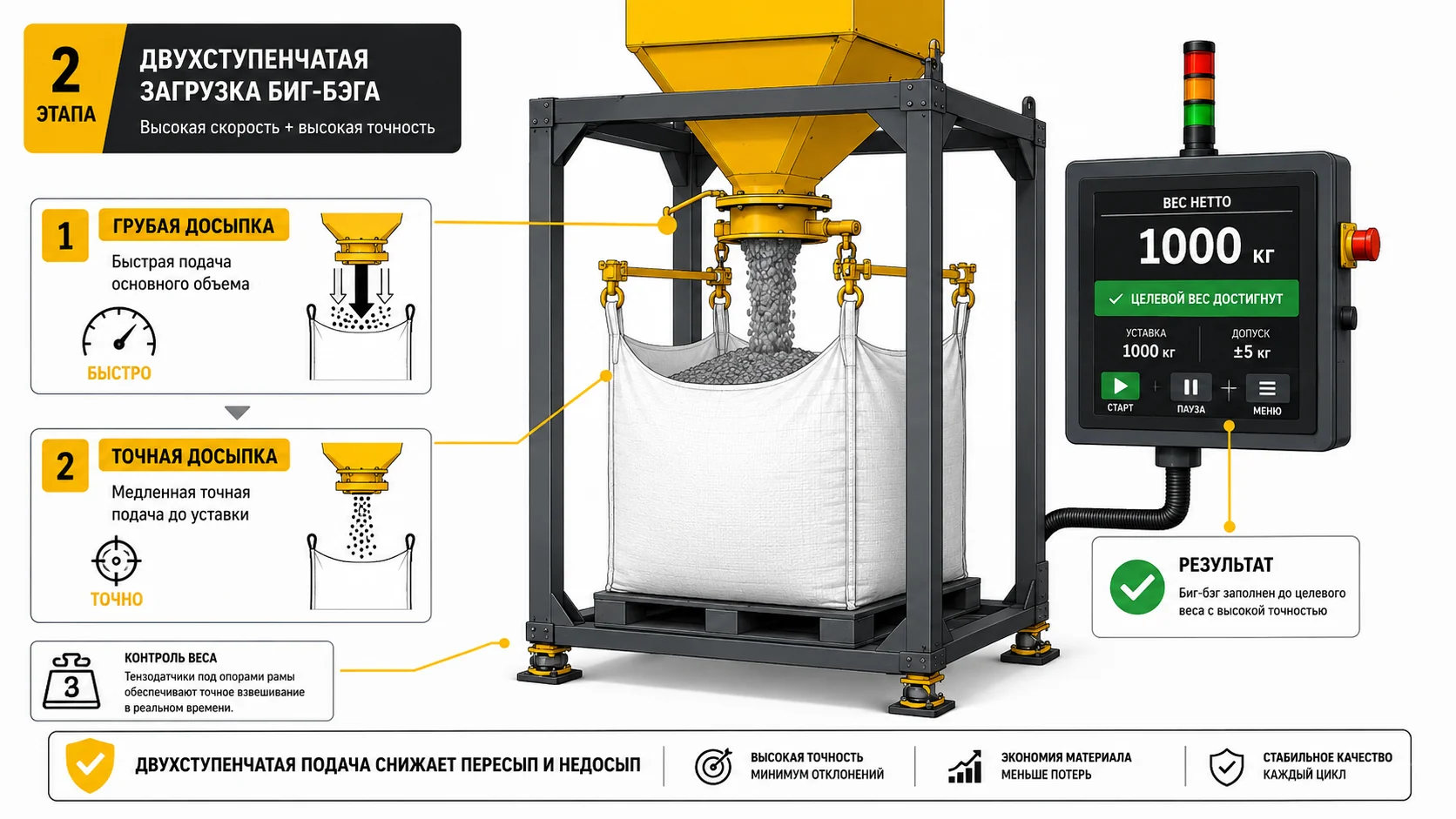

Грубая и точная досыпка
Главная сложность при фасовке — инерция потока. Материал не останавливается мгновенно: после сигнала в трубе, шнеке или затворе ещё остаётся часть, которая продолжает поступать. Именно поэтому в весовых системах для биг-бэгов используют двухступенчатую подачу:
- Грубая засыпка. Материал идёт с максимальной скоростью, пока масса не приблизится к заданию — например, до 90–95% от нормы.
- Точная досыпка. Скорость подачи снижается, поток идёт малыми порциями. Порог перехода настраивают под конкретный материал, инерцию и требования к точности.
- Стоп. При достижении целевой массы контроллер подаёт сигнал или сам перекрывает подачу.
Конкретные пороги, допуски и скорость цикла не задаются «по шаблону» — они зависят от материала, конструкции дозатора, режима работы, вибраций и требований к отгрузке.
Тарирование, ноль и допуск
Перед заполнением оператор устанавливает пустой биг-бэг и тарирует систему: контроллер обнуляет показания, чтобы в результат не попадал вес самой тары, подвеса или технологических элементов. Дальше задаётся целевая масса и допустимое отклонение.
Хорошая система не только показывает цифру на экране — она помогает оператору принять действие вовремя: замедлить подачу, остановить поток, проверить тару, зафиксировать результат или передать данные в учёт.

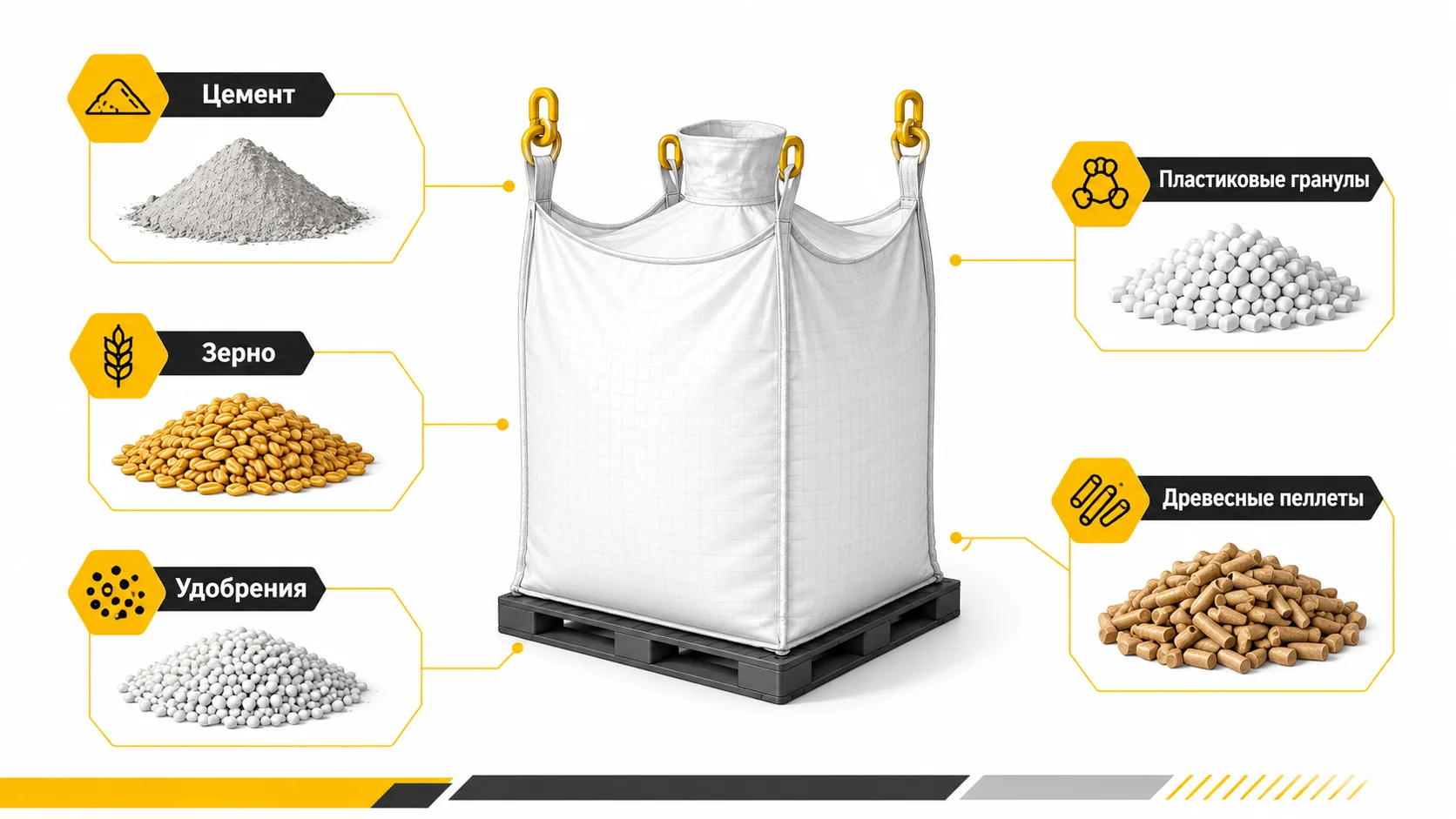

Для каких материалов подходят весы для биг-бэгов
Биг-бэги используют в сельском хозяйстве, строительстве, химии, переработке и логистике. Свойства материала напрямую влияют на механику подачи и настройку весовой системы.
| Материал | Особенность | Что учесть при взвешивании |
|---|---|---|
| Зерно, комбикорм | Хорошая сыпучесть, свойства меняются по влажности и фракции | Тарирование, защита от пыли, удобный интерфейс для оператора |
| Удобрения, гранулы | Гигроскопичность, возможно слёживание, агрессивная среда | Защита датчиков и контактов от влаги и химии, регулярная проверка |
| Цемент, сухие смеси | Высокая пылеобразность, нестабильная подача | IP65+, аэратор или виброузел, корректная установка датчиков |
| Пеллеты (кормовые, топливные) | Стабильная фракция, важна аккуратность потока | Контроль скорости подачи, снижение осыпи, фиксация тары |
| Пластиковые гранулы | Лёгкий материал, возможна статическая нагрузка | Заземление системы, проверка стабильности показаний |
| Вторсырьё, стружка, ПЭТ | Неоднородная фракция, переменная плотность | Более широкий допуск, устойчивость рамы, проверка повторяемости |
По смежным сценариям хранения и отгрузки можно ориентироваться на разделы Vesa System для производства и ритейла и склада и логистики.
Какие ошибки приводят к потерям сырья и претензиям клиентов
Это не теория — типовые ошибки, которые встречаются как на ручных постах, так и на частично автоматизированных линиях:
- Контроль массы только после заполнения. Ошибка видна слишком поздно, исправление требует лишних операций с уже затаренным мешком.
- Отсутствие корректного тарирования. Вес тары и подвеса попадает в результат, фактическая масса материала оказывается меньше.
- Слишком широкий допуск без экономического расчёта. Формально партия проходит, но на объёме накапливается систематический пересып или недосып.
- Игнорирование инерции потока. Подача формально остановлена вовремя, но материал ещё продолжает поступать из шнека или воронки.
- Неподходящая защита от пыли и влаги. Показания становятся нестабильными, обслуживание усложняется, датчики выходят из строя раньше срока.
- Установка датчиков без учёта вибраций. Система начинает реагировать не только на массу, но и на механические воздействия от соседнего оборудования.
- Попытка автоматизировать участок без описания реального цикла. Не учтены ручные операции, высота подвеса, место для погрузчика, время смены мешка.
Главная ошибка — выбирать весы отдельно от фасовочного процесса. Нужно смотреть весь участок: материал, тару, дозатор, раму, оператора, погрузку, учёт и условия эксплуатации.

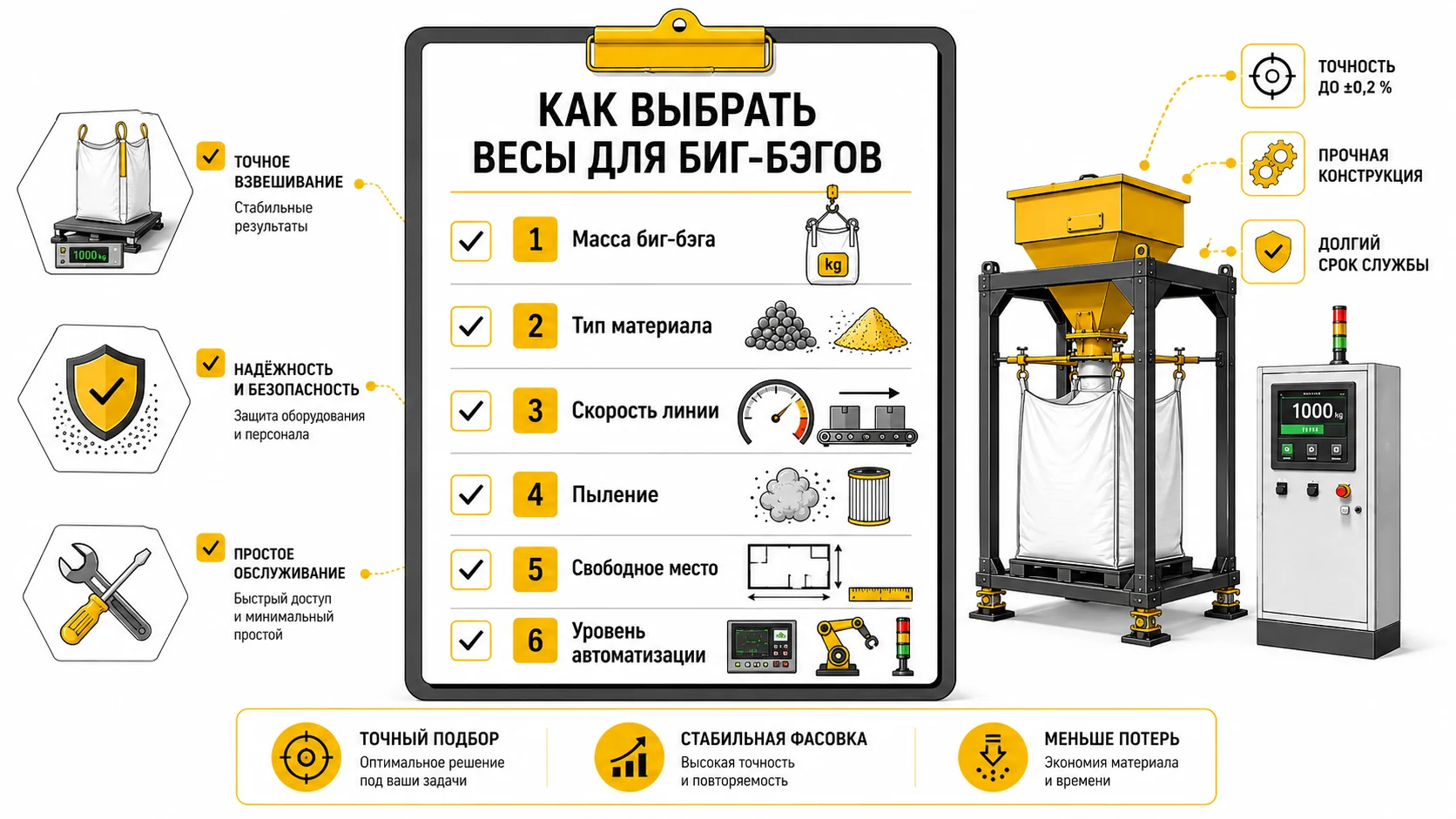

Как выбрать весы для наполнения биг-бэгов под свой участок
Масса и тип мягкого контейнера
Сначала фиксируют, какие биг-бэги используются: форма, стропы, способ подвеса, горловина, нижний клапан. Весовая система должна подходить не только по грузоподъёмности, но и по геометрии участка. Запас по нагрузке, схема установки датчиков и конструкция рамы — под конкретную задачу.
Производительность линии
Производительность зависит от скорости подачи, массы одного биг-бэга, времени на подвес, тарирование, закрытие и перемещение тары. Для небольшого потока достаточно сигнала оператору. Для интенсивной фасовки — полуавтоматическое управление подачей. Для стабильного однотипного продукта — интеграция с дозатором и учётной системой.
Пыльность, влажность, вибрация и пространство
Эти факторы важнее, чем кажется при покупке. Перед подбором стоит проверить:
- где будет стоять рама или весовой модуль;
- как мешок подвешивается и снимается;
- чем подаётся материал: шнеком, затвором, конвейером, ковшом, самотёком;
- есть ли пыль, влажность, вибрация, перепады температуры;
- нужен ли только сигнал оператору или управление подачей;
- как данные о массе будут передаваться в учёт.
Интеграция с существующим дозатором или конвейером
Если на участке уже есть шнек, задвижка или конвейер, весовой модуль можно связать с существующей механикой. Контроллер может выдавать сигнал на остановку, переключение режима подачи или индикацию оператору. Важно заранее проверить, какие сигналы поддерживает оборудование и кто будет обслуживать систему.
Варианты автоматизации: от сигнала оператору до полноценного фасовочного поста
| Способ контроля массы | Как работает | Для кого подходит | Плюсы | Ограничения |
|---|---|---|---|---|
| Ручной контроль с отдельными весами | Биг-бэг заполняют, снимают и взвешивают отдельно | Нерегулярная фасовка, малые объёмы | Низкий порог внедрения | Ошибка видна поздно, много ручных операций |
| Платформенные весы рядом с постом | Готовый мешок проверяют на платформе | Там, где важен финальный контроль партии | Контрольная точка | Не управляет процессом заполнения |
| Встроенные весы наполнителя биг-бэгов | Масса контролируется во время загрузки | Производство, где важна стабильность и скорость | Контроль в реальном времени, сигнал или управление подачей | Требует подбора под раму, материал и линию |
| Полуавтоматическая система | Контроллер связан с исполнительным механизмом, часть операций — оператор | Средний поток, повторяющиеся материалы | Стабильный цикл, меньше корректировок | Нужна настройка и обслуживание |
| Автоматизированный фасовочный пост | Весовой контроль интегрирован с подачей, сигналами и учётом | Поточные участки с понятным продуктом | Максимальная управляемость | Выше требования к проектированию и бюджету |
Этапы внедрения весового контроля биг-бэгов
| Этап | Что делается | Результат |
|---|---|---|
| Обследование участка | Описывают материал, тару, механику подачи, место монтажа, ручные операции | Понятна реальная задача, а не только «нужны весы» |
| Подбор схемы | Определяют раму, датчики, контроллер, защиту, способ сигнала или управления | Формируется техническое решение |
| Монтаж | Устанавливают весовые узлы, кабели, шкаф, HMI, элементы защиты | Система физически встроена в пост |
| Настройка и калибровка | Проверяют ноль, тарирование, стабильность показаний, реакцию на поток | Весовой контроль работает предсказуемо |
| Обучение оператора | Показывают порядок подвеса, тарирования, запуска, остановки и контроля | Снижается риск ошибок в смене |
| Эксплуатация и обслуживание | Периодически проверяют датчики, крепления, загрязнение, кабели и настройки | Система сохраняет точность и повторяемость |
Как VESA System помогает с весовым контролем биг-бэгов
VESA System занимается весовыми решениями для производственных и логистических задач. Для фасовки в биг-бэги компания помогает не с абстрактными «весами», а с подбором системы под участок: материал, тип мягкого контейнера, производительность, существующий дозатор, место монтажа и требования к учёту.
Что полезно подготовить перед заявкой:
- какой материал фасуется и как он подаётся на пост;
- какая тара используется и как она подвешивается;
- нужен ли просто сигнал оператору, управление подачей или интеграция с учётом;
- условия на участке: пыль, влажность, вибрации, ограничения по высоте и месту;
- какие проблемы сейчас самые дорогие — пересып, недосып, скорость фасовки, ручные операции или претензии клиентов.
Итоги: когда весы для биг-бэгов дают максимальный эффект
Весы для наполнения биг-бэгов особенно полезны там, где ошибка массы повторяется каждую смену. Если материал дорогой, поток стабильный, а оператор тратит время на корректировки, весовой контроль быстро превращается из «дополнительного оборудования» в инструмент управления себестоимостью.
Общий принцип прост: чем выше поток, дороже материал и больше ручных исправлений, тем важнее контролировать массу в момент заполнения биг-бэга — а не после него.
Если нужно подобрать весы для наполнения биг-бэгов под действующий участок, VESA System разберёт вашу задачу и предложит схему весового контроля под материал, тару, дозатор и условия эксплуатации.
