Если механик или оператор техники замечает, что бортовые весы стали показывать «не то» — вес партии то сходится с накладной, то нет, а одна и та же загрузка на глаз даёт разные цифры, — первая мысль обычно одна: «пора калибровать». Это разумная реакция, но не всегда правильный первый шаг. Прежде чем что-то подстраивать, полезно понять, что вообще происходит с системой, и отличить симптом от причины.
Ниже — практический разбор: что называют калибровкой применительно к бортовому весовому оборудованию, чем это отличается от смежных процедур, какие признаки говорят о проблеме, что стоит проверить до вызова сервиса и когда речь идёт уже не о калибровке, а о диагностике или модернизации.
Что называют калибровкой бортовых весов
В повседневном обиходе слово «калибровка» используют широко — им называют и первичную настройку системы под конкретную технику, и периодическую сверку показаний, и процедуру, которую проводит метрологическая служба. На практике это разные вещи, и путаница между ними — частый источник неверных выводов.
Калибровка в узком смысле — это процедура сопоставления показаний весовой системы с известной массой контрольного груза и корректировка коэффициентов пересчёта, чтобы система считала массу корректно именно на этой технике, в этих условиях эксплуатации и с этим навесным оборудованием. Это техническая операция, которую выполняют по методике поставщика или сервисной организации.
Настройка — более широкое понятие: она может включать не только калибровку, но и изменение параметров под конкретный сценарий работы — тип ковша или вил, скорость подъёма, алгоритм усреднения сигнала и так далее.
Проверка показаний — это не корректировка, а просто сравнение того, что показывает весовая система, с независимым результатом (например, с контрольным взвешиванием на стационарных весах). Проверка отвечает на вопрос «есть ли расхождение», но сама по себе ничего не исправляет.
Поверка — отдельная категория, относящаяся к области обязательных метрологических процедур для средств измерений, которые используются в определённых регулируемых целях. Поверка проводится по установленному порядку и не тождественна калибровке в понимании производителя оборудования. Нужна ли поверка конкретной бортовой системе, зависит от модели, техники и того, для каких именно измерений она применяется, — это требует проверки для конкретного объекта, и обобщать здесь не стоит.
В целом бортовые системы взвешивания устроены так, чтобы давать оперативную оценку массы прямо в процессе работы техники. Соотношение результата такой оценки с другими средствами измерений и с задачами конкретного пользователя — вопрос, который решается отдельно для каждого объекта. Понимание этой границы помогает не переоценивать и не недооценивать роль калибровки.
Признаки, что с показаниями что-то не так
Есть несколько типовых сигналов, на которые стоит обращать внимание раньше, чем показания разойдутся настолько, что это станет очевидным для всех.
Разброс результатов при сопоставимых погрузках. Если оператор загружает визуально одинаковые по объёму и составу партии, а система показывает заметно разные значения массы, это повод присмотреться — особенно если разброс не объясняется реальной неоднородностью материала.
Расхождение с контрольным взвешиванием. Самый наглядный сигнал — когда одна и та же партия, взвешенная бортовой системой и затем на стационарных весах (автомобильных, платформенных, любых поверенных), даёт разные цифры. Здесь важно не спешить с выводом «весы врут»: расхождение может быть связано с разницей методик взвешивания, а не с неисправностью.
Изменения в самой технике или условиях. Если недавно меняли навесное оборудование — например, ковш другого объёма или вилы другой геометрии, — это меняет распределение нагрузки на датчики, и старые калибровочные коэффициенты могут перестать соответствовать реальности. То же касается ремонта гидравлики, замены рукавов, смены шин или давления в них, работы на новом типе покрытия или уклоне. Это особенно заметно на технике вроде фронтальных погрузчиков: бортовые весы для погрузчиков чувствительны к тому, как именно распределена и приложена нагрузка в цикле подъёма, поэтому изменение навесного оборудования — частый повод пересмотреть настройки.
Постепенный дрейф показаний. Если расхождение нарастает медленно, на протяжении недель или месяцев, это чаще говорит не о разовом сбое, а о постепенном изменении состояния компонентов системы — механическом износе, накоплении загрязнений, ослаблении крепежа.
Важно: сам по себе факт расхождения — это повод для диагностики, а не автоматическое доказательство того, что нужна именно калибровка. Иногда причина лежит в другой плоскости.

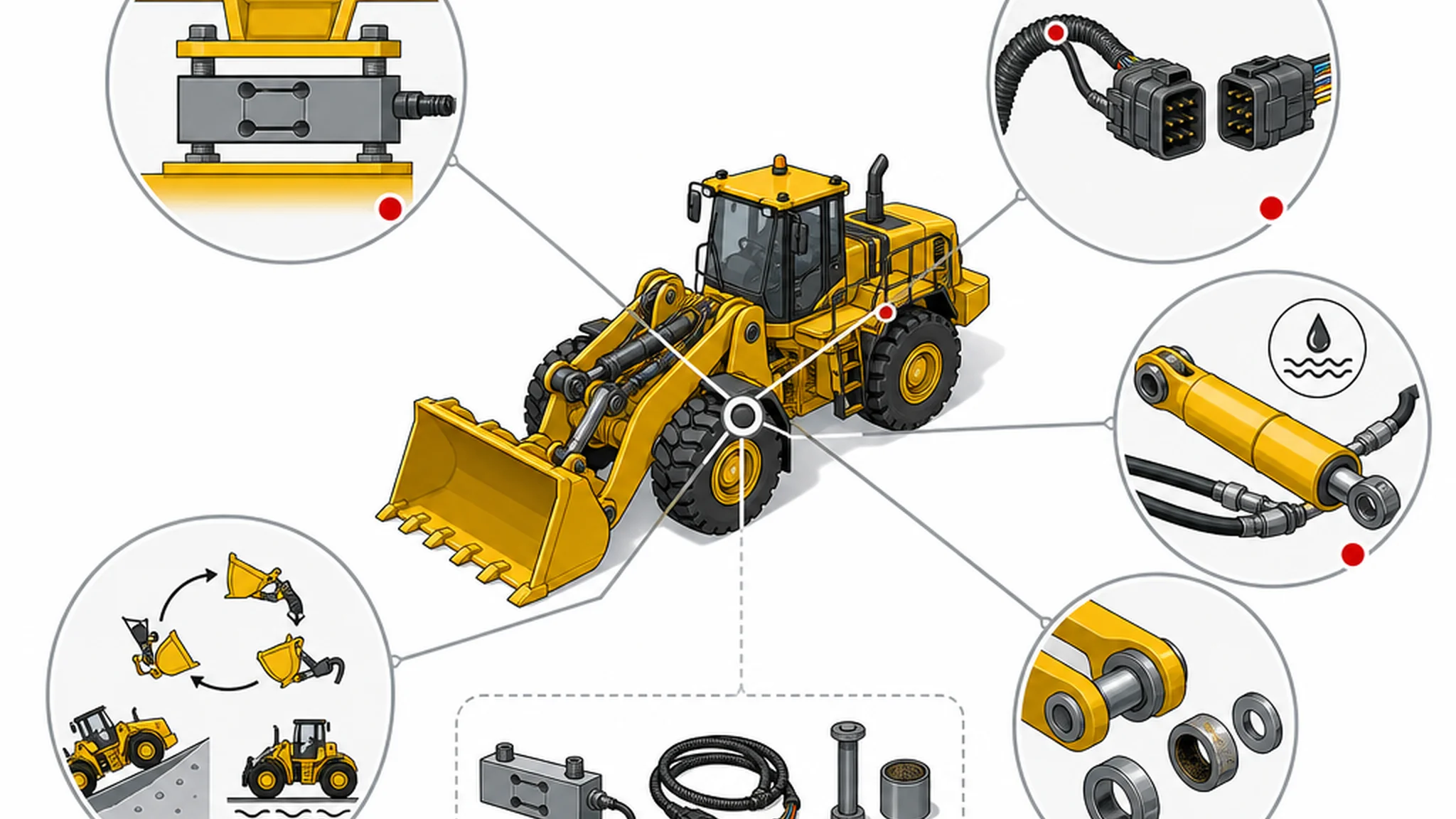

Причины расхождений — предмет диагностики, а не догадок
Прежде чем перенастраивать коэффициенты, стоит разобраться, откуда взялось расхождение. Спектр причин широкий, и правильная диагностика экономит время больше, чем поспешная калибровка «на всякий случай».
Повторяемость цикла взвешивания. Бортовые системы, как правило, чувствительны к тому, насколько одинаково выполняется сама операция взвешивания — скорость подъёма, момент фиксации показания, положение стрелы или ковша в этот момент. Если оператор выполняет цикл по-разному от подъёма к подъёму, разброс показаний может быть следствием не оборудования, а методики работы.
Условия взвешивания. Уклон площадки, вибрация от работающего двигателя, ветровая нагрузка на технику, температура — всё это может вносить погрешность, особенно если система не рассчитана на компенсацию конкретного фактора или калибровалась в других условиях.
Состояние датчиков, проводки и креплений. В основе большинства бортовых систем лежат тензодатчики — компоненты, которые преобразуют механическую деформацию в электрический сигнал; то, как устроен тензодатчик, напрямую объясняет, почему он чувствителен к перекосам крепления, влаге в разъёмах, повреждению кабеля или коррозии контактов. Ослабленный крепёж, передавленный или переломленный провод, окисление в разъёме — частые и при этом не всегда очевидные источники нестабильных показаний.
Гидравлика и механика узла, на котором установлена система. Если весовая система интегрирована в гидравлический контур или крепится на подвижном узле (стреле, раме, оси), любое изменение в этом узле — люфт, износ втулок, разгерметизация — может отразиться на показаниях независимо от состояния самой электроники.
Ремонт или замена компонентов. После ремонта техники, замены гидроцилиндра, датчика, кабеля или блока индикации показания часто нужно перепроверить и, при необходимости, откалибровать заново — новый или отремонтированный компонент не обязательно воспроизводит характеристики прежнего один в один.
Развести эти причины между собой на глаз обычно невозможно — нужна последовательная проверка, желательно с участием сервисной организации или поставщика, знакомого с конкретной моделью системы.

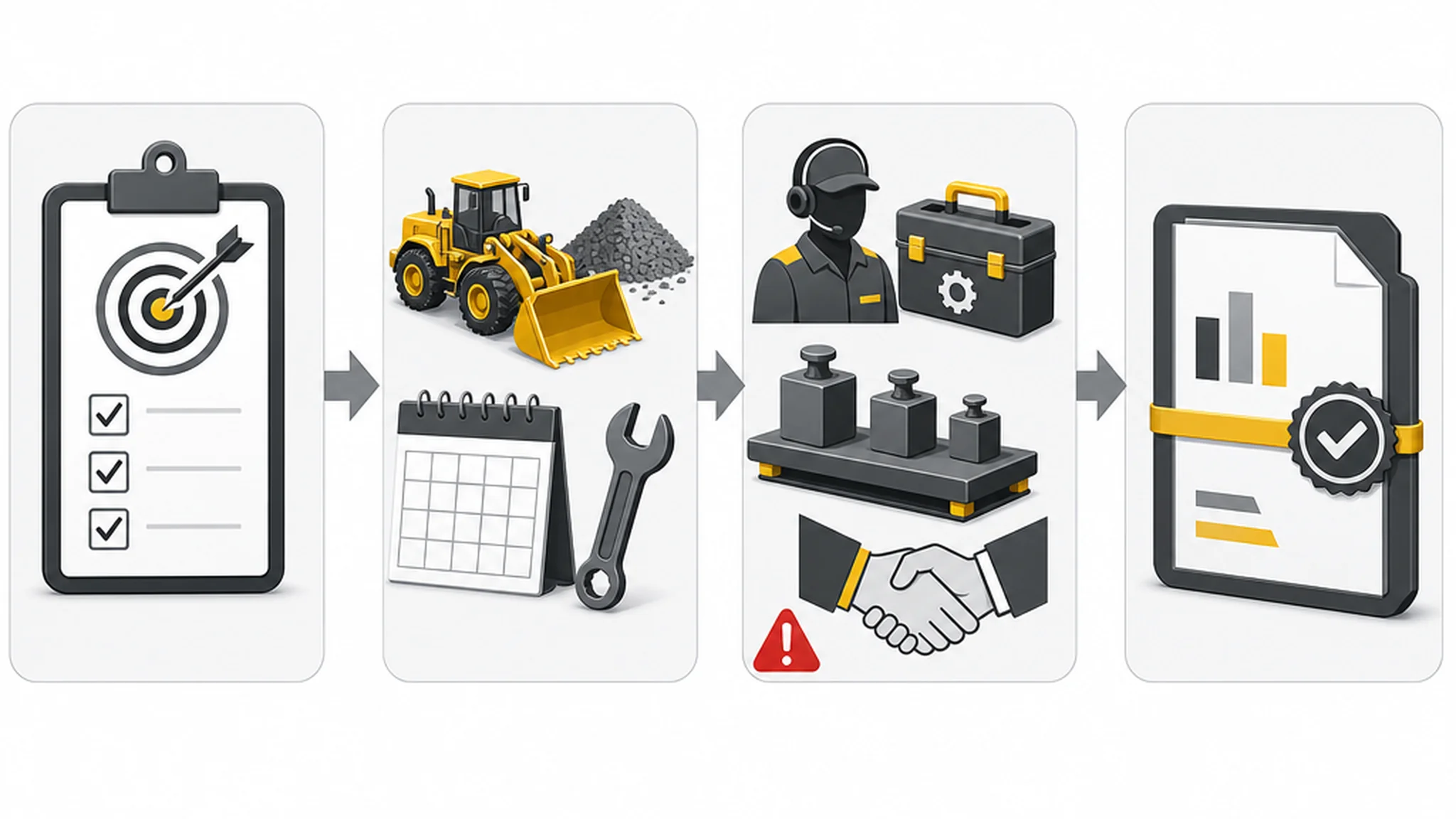

Безопасный порядок действий при подозрении на расхождение
Чтобы не тратить время на калибровку, которая не решит проблему, имеет смысл двигаться по шагам.
-
Определить цель учёта. Для чего используется показание массы — для оперативного контроля загрузки, для внутреннего учёта отгрузок, для чего-то ещё? От цели зависит, насколько критично конкретное расхождение и какой порядок проверки уместен.
-
Собрать сценарий и исходные данные. Полезно зафиксировать: на какой технике установлена система, когда она в последний раз калибровалась или обслуживалась, какие ремонты или замены навесного оборудования проводились, при каких условиях (типовой цикл, площадка, материал) замечено расхождение. Такие данные экономят время сервиса на этапе диагностики.
-

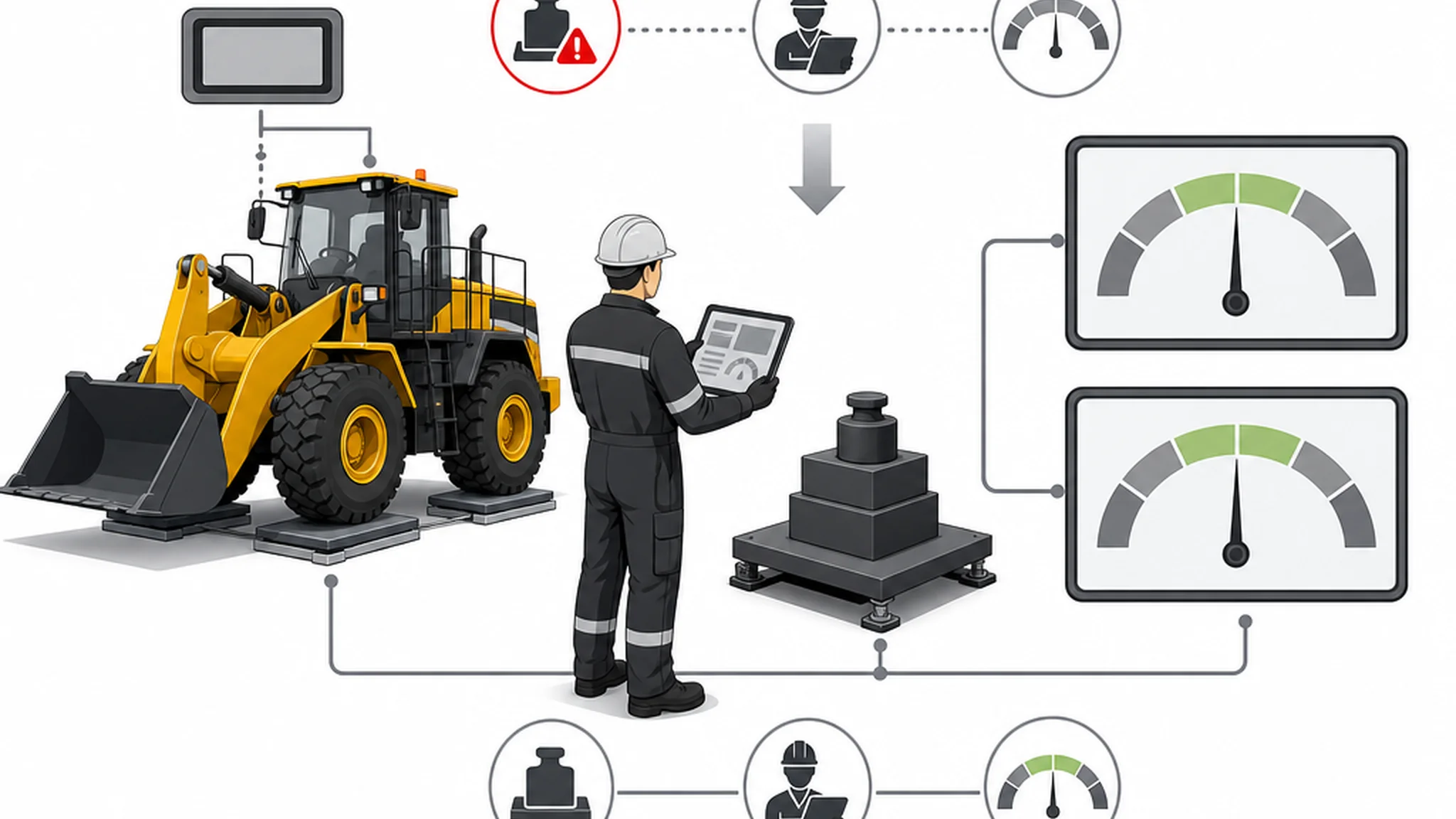

Согласовать методику, контрольный груз и условия с поставщиком или сервисной организацией. Калибровка — это не универсальная процедура «по кнопке»; для конкретной модели системы и техники методика, тип контрольного груза и порядок фиксации условий определяет поставщик оборудования или обслуживающий сервис. Самостоятельная калибровка без понимания методики может зафиксировать ошибку, а не устранить её.
-
Зафиксировать результат. После калибровки или диагностики стоит документально зафиксировать, что было сделано, при каких условиях и с каким результатом — это пригодится при следующем обращении в сервис и упростит анализ, если расхождение вернётся.
Этот порядок не гарантирует, что причина будет найдена с первой попытки — иногда требуется несколько итераций диагностики, особенно если проблема связана с сочетанием факторов, а не с одним конкретным узлом.
Когда калибровки недостаточно
Есть ситуации, где перенастройка коэффициентов не решает проблему в принципе, потому что причина лежит не в калибровке.
Если тензодатчик повреждён механически, кабель имеет внутренний обрыв, разъём необратимо окислен, а не просто загрязнён, — калибровка «поверх» неисправного компонента даст временный или нестабильный результат. В таких случаях требуется ремонт или замена конкретного узла, и только после этого — повторная калибровка.
Похожая ситуация — когда система физически устарела, не поддерживается производителем, или установлена на технике, для которой сложно найти совместимые компоненты. Здесь разговор смещается от калибровки к вопросу модернизации или замены системы целиком; например, для техники с оборудованием иностранного производства этим отдельно занимается замена и ремонт импортных систем взвешивания — там калибровка становится финальным, а не единственным этапом работ.
Ещё один случай — когда расхождения вызваны не одним, а сразу несколькими наложившимися факторами: износом механики, нестабильной методикой взвешивания оператора и старением электроники. Здесь калибровка может временно «сгладить» картину, но проблема будет возвращаться, пока не устранены остальные причины.
Коммерческий учёт и метрологически значимые операции — отдельный вопрос
Отдельно стоит сказать о ситуациях, где показания бортовых весов используются не только для внутреннего оперативного контроля, а для операций, значимых с точки зрения учёта между сторонами, — расчётов с контрагентами, коммерческого документооборота, случаев, где применимы требования к средствам измерений.
Для таких операций статус конкретной весовой системы, необходимая документация и применимый порядок проверки (включая то, требуется ли поверка и в каком виде) — вопрос, который решается индивидуально для каждого объекта, модели оборудования и сферы применения. Это не универсальное правило «да» или «нет» для всех бортовых систем — многое зависит от типа техники, конструкции весового узла и того, как именно оформлено использование результата взвешивания. Прежде чем опираться на показания бортовой системы в подобных операциях, стоит уточнить этот вопрос у поставщика оборудования, обслуживающей организации или профильного метролога, а не делать вывод по аналогии с другим объектом или другой моделью.
Это не техническое ограничение самой системы, а вопрос корректного применения результата — и его стоит решать до, а не после того, как показания уже легли в основу расчёта.
FAQ
Как понять, что нужна проверка бортовых весов?
Обратить внимание стоит на разброс показаний при сопоставимых погрузках, расхождение с контрольным взвешиванием, а также на любые изменения в технике — навесном оборудовании, гидравлике, шинах — произошедшие после последней калибровки. Если один или несколько этих признаков присутствуют, разумно начать с диагностики, а не сразу с перенастройки коэффициентов.
Можно ли сравнивать показания бортовых весов с любыми стационарными весами?
Сравнение полезно как ориентир, но напрямую опираться на него стоит с осторожностью: разные весовые системы могут отличаться методикой взвешивания, условиями и назначением. Расхождение с конкретными стационарными весами не всегда означает неисправность бортовой системы — иногда это следствие разницы в способе измерения, и это стоит учитывать при интерпретации результата.
Чем калибровка отличается от поверки?
Калибровка — это техническая процедура сопоставления показаний с контрольным грузом и корректировки коэффициентов, которую обычно проводит поставщик оборудования или сервис по своей методике. Поверка — отдельная категория процедур, связанная с обязательными требованиями к определённым средствам измерений в регулируемых сферах применения. Относится ли конкретная бортовая система к объектам поверки, зависит от модели, техники и цели измерений и требует проверки для конкретного объекта, а не общего ответа.
Нужна ли настройка бортовых весов после ремонта погрузчика?
В ряде случаев — да, особенно если ремонт затрагивал узлы, связанные с распределением нагрузки: гидроцилиндры, навесное оборудование, крепления датчиков или проводку. Но нужна ли именно калибровка, или показания останутся корректными без вмешательства, зависит от характера ремонта и конкретной модели системы — однозначного правила на все случаи здесь нет, и решение стоит принимать по результатам проверки показаний.
Что делать, если показания разошлись
Расхождение в показаниях бортовых весов редко имеет одну очевидную причину — это может быть методика взвешивания, состояние тензодатчиков и компонентов весового оборудования, изменения в технике или сочетание нескольких факторов сразу. Правильная последовательность — сначала диагностика, затем калибровка или ремонт, а не наоборот.
