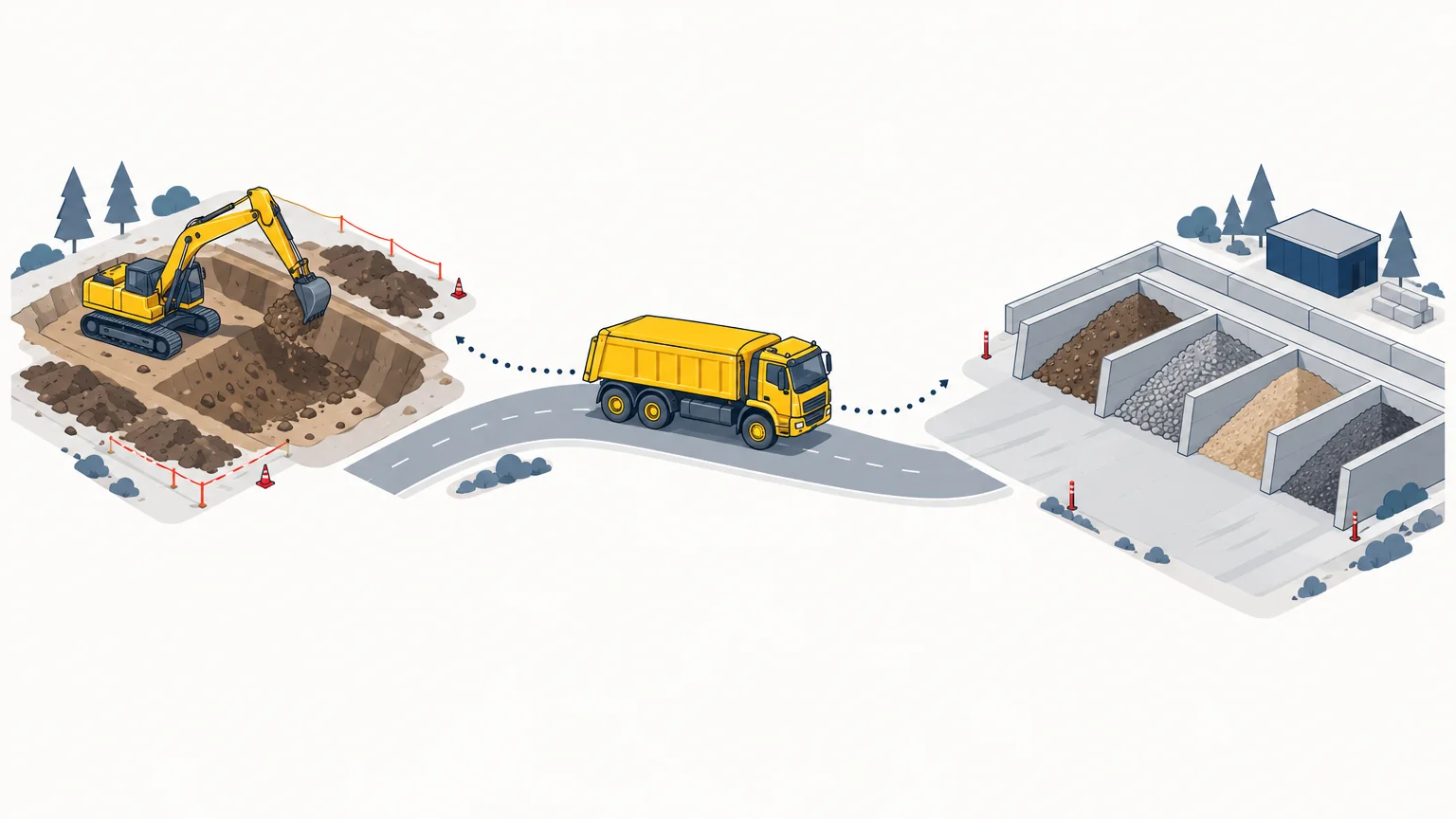

Диспетчер видит, что самосвал приехал на объект и через некоторое время уехал. По треку можно проверить маршрут и остановку. Чтобы понять, сколько материала водитель привёз и выгрузил, нужны показания весовой системы, привязанные к этой операции. Одна точка на карте не подтверждает разгрузку, а отдельное значение массы без времени и номера машины трудно использовать при разборе рейса.
Бортовые весы и ГЛОНАСС дополняют друг друга, если интегратор согласовал состав данных, настроил передачу и проверил отчёт на реальной технике. Для автопарка результатом такой работы должна стать понятная запись: какой автомобиль, где и когда изменил загрузку, насколько достоверны показания и что диспетчеру делать при расхождении.

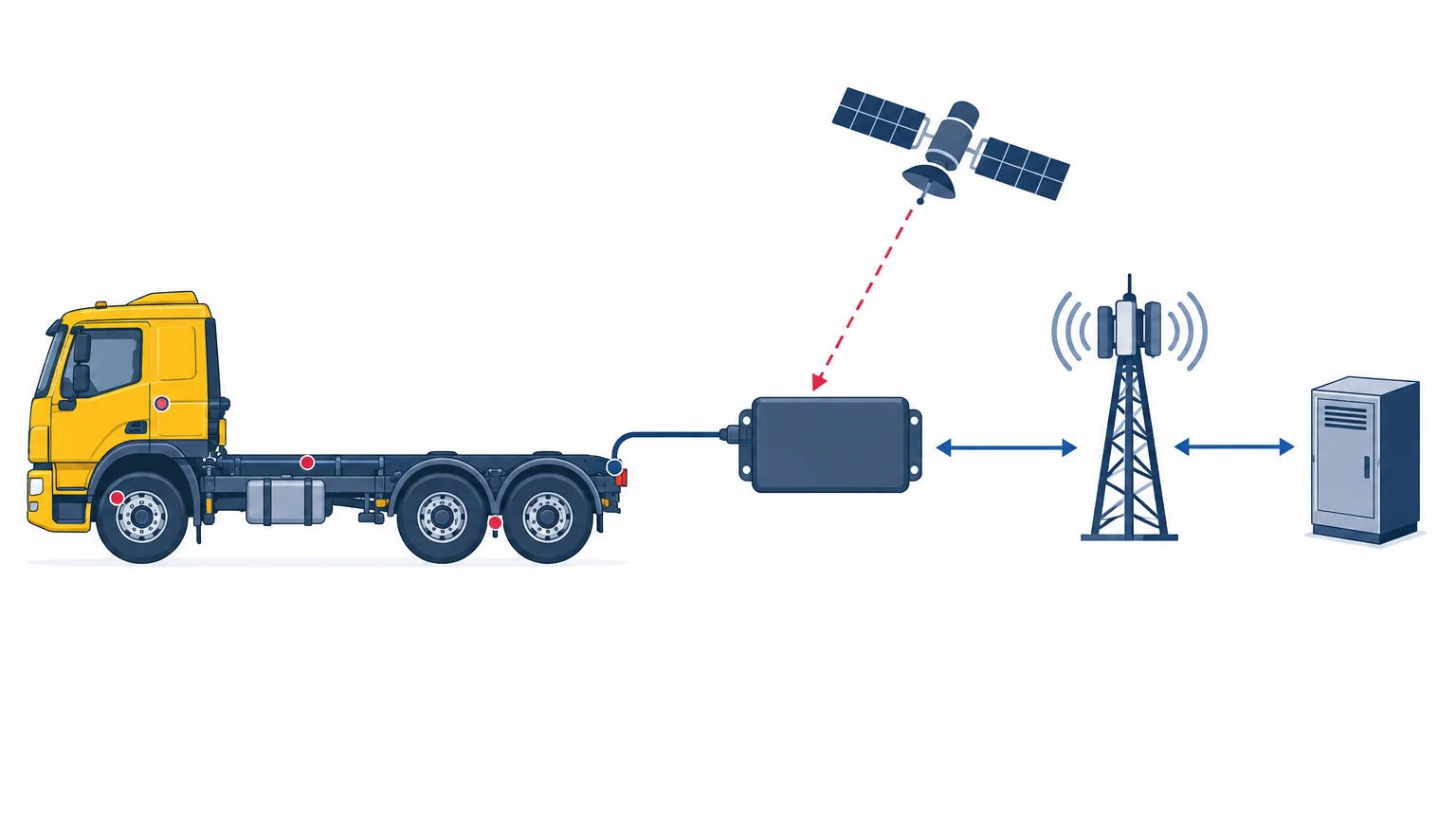

Как связаны весы, навигационный терминал и диспетчерская
Весовая система получает сигналы датчиков и рассчитывает доступные для конкретной комплектации параметры: массу, осевые нагрузки или другие показатели загрузки. Навигационный терминал определяет положение автомобиля по спутниковым сигналам. Передачу сведений на сервер обеспечивает канал связи терминала. Само наличие приёмника ГЛОНАСС не означает, что диспетчер уже получает весовые данные.
На странице бортовых весов VESA SYSTEM производитель описывает передачу информации в систему мониторинга через внешний модуль спутникового мониторинга по цифровому интерфейсу и решение на базе Wialon. Там же указаны интерфейсы вывода информации для водителя: CANBUS, RS-485, WiFi. Это основание обсуждать интеграцию, но не обещание подключения к любому установленному терминалу.
До монтажа нужно подтвердить совместимость конкретных устройств, протокол обмена, перечень параметров и поддержку этих параметров в программе мониторинга. Наличие одинакового разъёма или интерфейса недостаточно: принимающая сторона должна правильно распознавать переданные значения. Локальный просмотр через WiFi также следует отличать от удалённого доступа диспетчера. Работа браузера рядом с машиной не подтверждает доставку данных на сервер.
Какие поля включить в запись о погрузке
Начните с задания для диспетчера: проверить отгруженную массу, найти незавершённую разгрузку или сопоставить рейс с заявкой. Под это задание составляют набор полей. В таблице приведены требования к проектируемому учёту, а не перечень функций, которые автоматически входят в любую систему VESA.
| Поле | Для чего нужно | Что проверить при настройке |
|---|---|---|
| Идентификатор автомобиля и состава | Отнести операцию к нужной технике | Соответствие тягача, прицепа и весового канала |
| Время измерения и время получения | Отличить событие от поздней доставки | Часовой пояс и обработку задержанных сообщений |
| Координаты и производственная зона | Сопоставить операцию с объектом | Достоверность позиции и границы зоны |
| Масса до и после операции | Рассчитать изменение загрузки | Одинаковый смысл величин и единицы измерения |
| Осевые нагрузки, если доступны | Оценить распределение груза | Привязку каждого канала к оси или группе |
| Признак пригодности показания | Отделить рабочий замер от ошибки | Обработку отсутствующих и нестабильных данных |
| Номер рейса или задания | Сопоставить перевозку с учётом | Порядок ручной либо программной привязки |
Часть сведений поступает с оборудования, часть диспетчер вводит или связывает с заданием в учётной программе. Источник каждого поля следует записать в техническом задании. Если статус качества не передаётся устройством, интегратор должен предложить способ отмечать сомнительные интервалы. Подставлять ноль вместо отсутствующего измерения нельзя: так в отчёте появится ложная полная разгрузка.
Как различать полную массу, груз и осевые нагрузки
Название поля «Вес» слишком неопределённое. Полная масса автомобиля с грузом, масса самого груза и нагрузка на группу осей относятся к разным величинам. Диспетчеру нужно видеть точное название и единицу измерения. Особенно опасна ситуация, когда терминал передаёт килограммы, а программа интерпретирует число как тонны или применяет лишний коэффициент пересчёта.
Массу груза можно рассчитывать как разность полной массы загруженного и порожнего транспортного средства при сопоставимых условиях. Для этого нужна актуальная тара. Остатки материала в кузове, смена прицепа или оборудования способны изменить исходное значение. При длительном интервале между измерениями следует учитывать и изменение других составляющих массы машины, например расход топлива. Порядок обновления тары согласуют с поставщиком системы и ответственным за учёт.
Показания отдельных осей нельзя автоматически считать равными долями общей массы. Груз распределяется по опорам в зависимости от своего положения и конструкции машины. Если оборудование выдаёт нагрузку на тележку, её нельзя подписывать как нагрузку на одну ось. Бортовые показания используют для оперативного контроля; они не становятся юридической заменой дорожного взвешивания или поверенных весов только потому, что попали в диспетчерский отчёт.

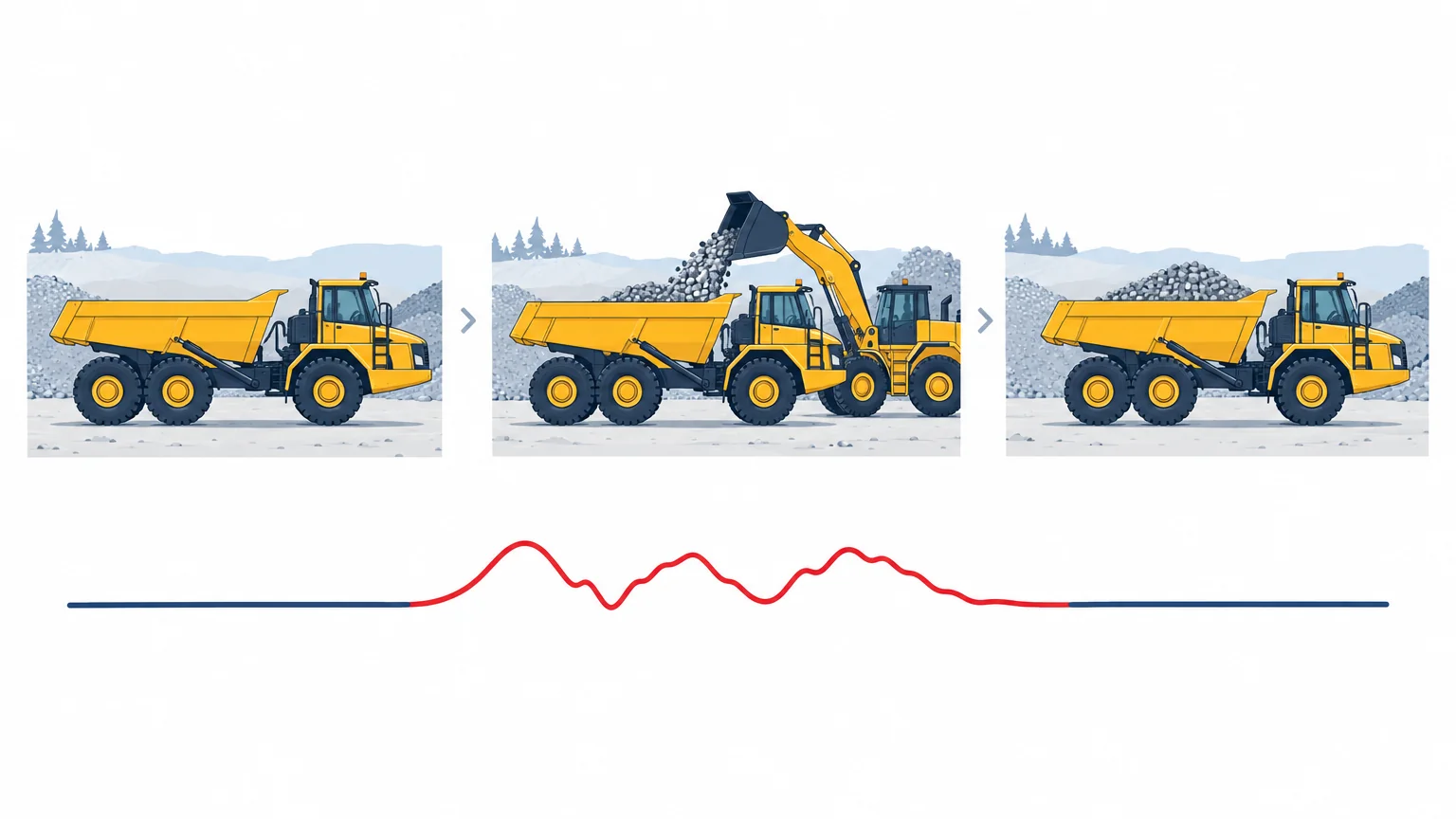

Как выделять погрузку и разгрузку из потока измерений
Рост показания в одной точке ещё не даёт оснований записывать новую погрузку. В зависимости от конструкции системы и условий измерения на результат могут влиять движение, уклон, положение рабочих органов и состояние подвески. Алгоритм выделения операций должен учитывать методику производителя и рабочий цикл конкретной техники.
Для проекта мониторинга удобно описать последовательность обработки:
- Определить начало возможной операции по совокупности признаков: месту, остановке, изменению массы или подтверждению оператора.
- Выбрать пригодное показание до операции в условиях, предусмотренных методикой взвешивания.
- Дождаться завершения рабочего цикла и получить сопоставимое показание после него.
- Рассчитать изменение массы и связать запись с автомобилем, объектом и рейсом.
- Отметить неполные данные для проверки диспетчером, не выдавая их за подтверждённую операцию.
Порог изменения массы и продолжительность наблюдения нельзя назначать одинаковыми для всех машин. Сначала оценивают характер показаний на пилотной технике, затем выбирают настройки. Слишком чувствительное правило разделит одну погрузку на несколько событий. Грубая фильтрация может скрыть небольшую частичную разгрузку. Оба варианта проверяют по журналу фактически выполненных операций.

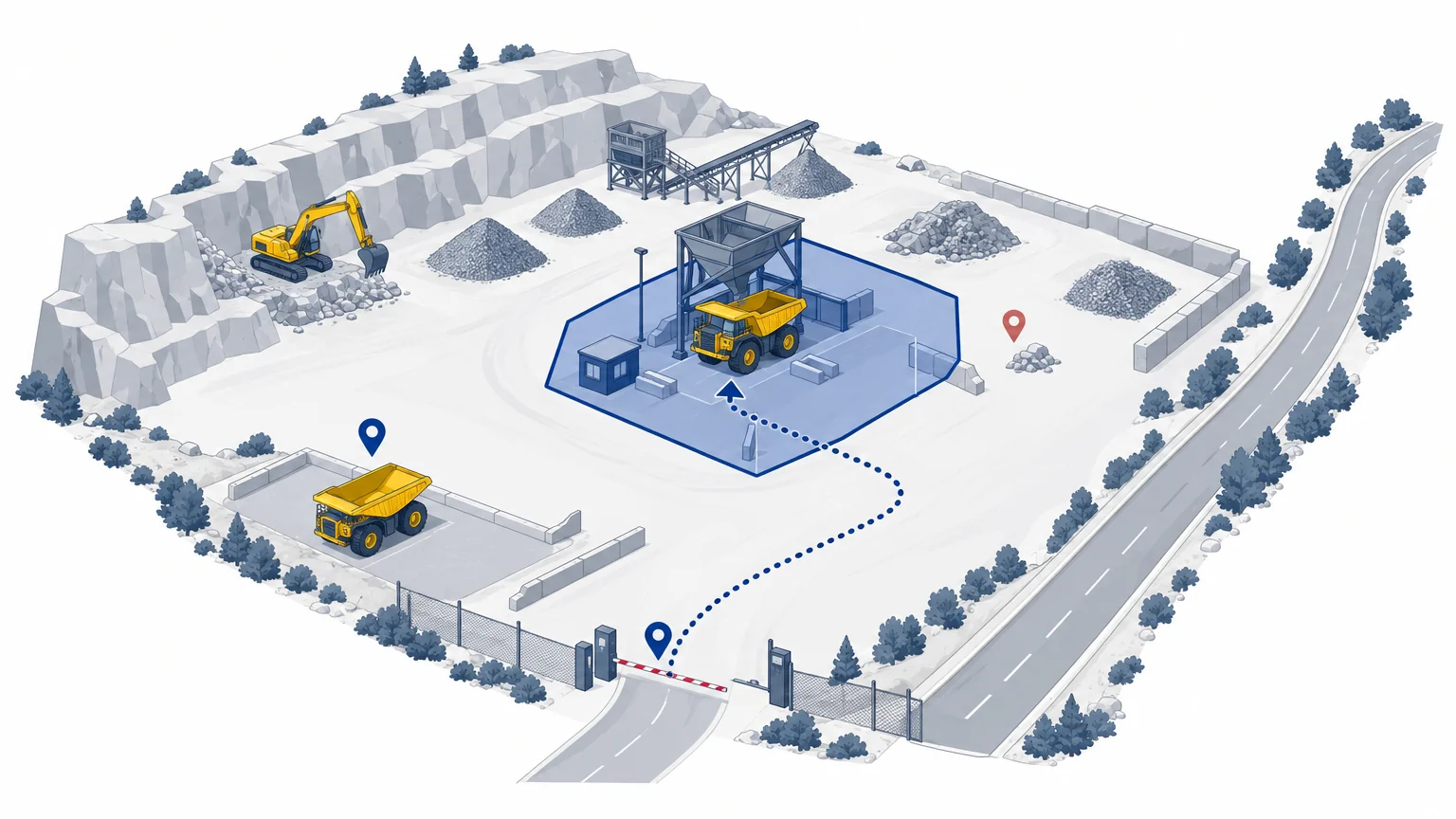

Зачем нужны геозоны и отдельный учёт времени
Геозона обозначает участок карты, который предприятие связывает с карьером, складом или площадкой получателя. При настройке учитывают место ожидания, подъезд и фактическую точку работ. Если объединить их в одну большую зону, диспетчер не сможет отличить очередь у ворот от нахождения под погрузкой только по признаку въезда.
Изменение массы внутри согласованной зоны помогает найти операцию в истории рейса. Изменение за её пределами требует проверки: водитель мог работать на другой площадке по согласованию, навигационная позиция могла быть неточной, а показание массы непригодным. Такое событие следует назвать «изменение загрузки вне планового объекта», а не автоматически объявлять хищением.
В отчёте полезно разделять время выполнения операции и время поступления сообщения на сервер. При задержке связи сегодняшняя запись может описывать более ранний эпизод. Время измерения массы и навигационной позиции тоже должно быть согласовано: нельзя без проверки прикреплять старое показание весов к новым координатам автомобиля.
Для спорной записи сохраняют исходный интервал измерений, сведения о позиции и пояснение сотрудника. Тогда следующая смена увидит, какие данные проверили и почему приняли решение. Перемещение геозоны задним числом не должно незаметно менять выводы по уже разобранному рейсу; порядок таких правок стоит закрепить у администратора мониторинга.
Что делать при пропадании связи и устаревших показаниях
Потеря связи с сервером, отсутствие спутниковой позиции и потеря данных весового канала требуют разных действий. Терминал может оставаться на связи, но перестать получать массу. Или локальное показание будет доступно водителю, а диспетчер не увидит обновления. Поэтому общая отметка «автомобиль онлайн» не подтверждает исправность всей цепочки.
До запуска выясните, сохраняет ли выбранный терминал сообщения без сети, какие данные он буферизует и как передаёт их после восстановления связи. Эти возможности зависят от оборудования и настроек. Их нужно проверить испытанием, а не предполагать по наличию SIM-карты.
| Ситуация | Как отразить в отчёте | Первое действие диспетчера |
|---|---|---|
| Новых показаний массы нет | Последнее значение с временем и отметкой устаревания | Уточнить локальные показания у водителя |
| Позиция недостоверна | Масса без подтверждённого места операции | Сверить объект с заданием и водителем |
| Сообщения пришли с задержкой | Событие по времени измерения, задержка отдельно | Проверить, не создался повтор операции |
| Весовой канал сообщает ошибку | Непригодное измерение, без расчёта выгрузки | Передать сведения механику или сервису |
Уведомление об устаревших данных должно отличаться от предупреждения об изменении массы. Иначе диспетчер потратит время на поиск якобы выгруженного груза, хотя причина состоит в разрыве обмена. Допустимую задержку задают под рабочий процесс: контроль текущей погрузки и итоговая сверка смены требуют разной оперативности.
Как диспетчеру разбирать расхождение по рейсу
Условный пример: самосвал загрузился в карьере, приехал на стройплощадку и разгрузился. В отчёте масса после выгрузки выше исходной тары. Возможны остаток материала, изменение условий измерения, неверная тара или ошибочная привязка показаний. По одному числу выбрать причину нельзя.
Диспетчер проходит проверку в таком порядке:
- Сверяет автомобиль, прицеп и задание. Проверяет, не заменили ли состав между сравниваемыми измерениями.
- Находит показания до и после разгрузки, смотрит их время и пригодность. Исключает устаревшую запись.

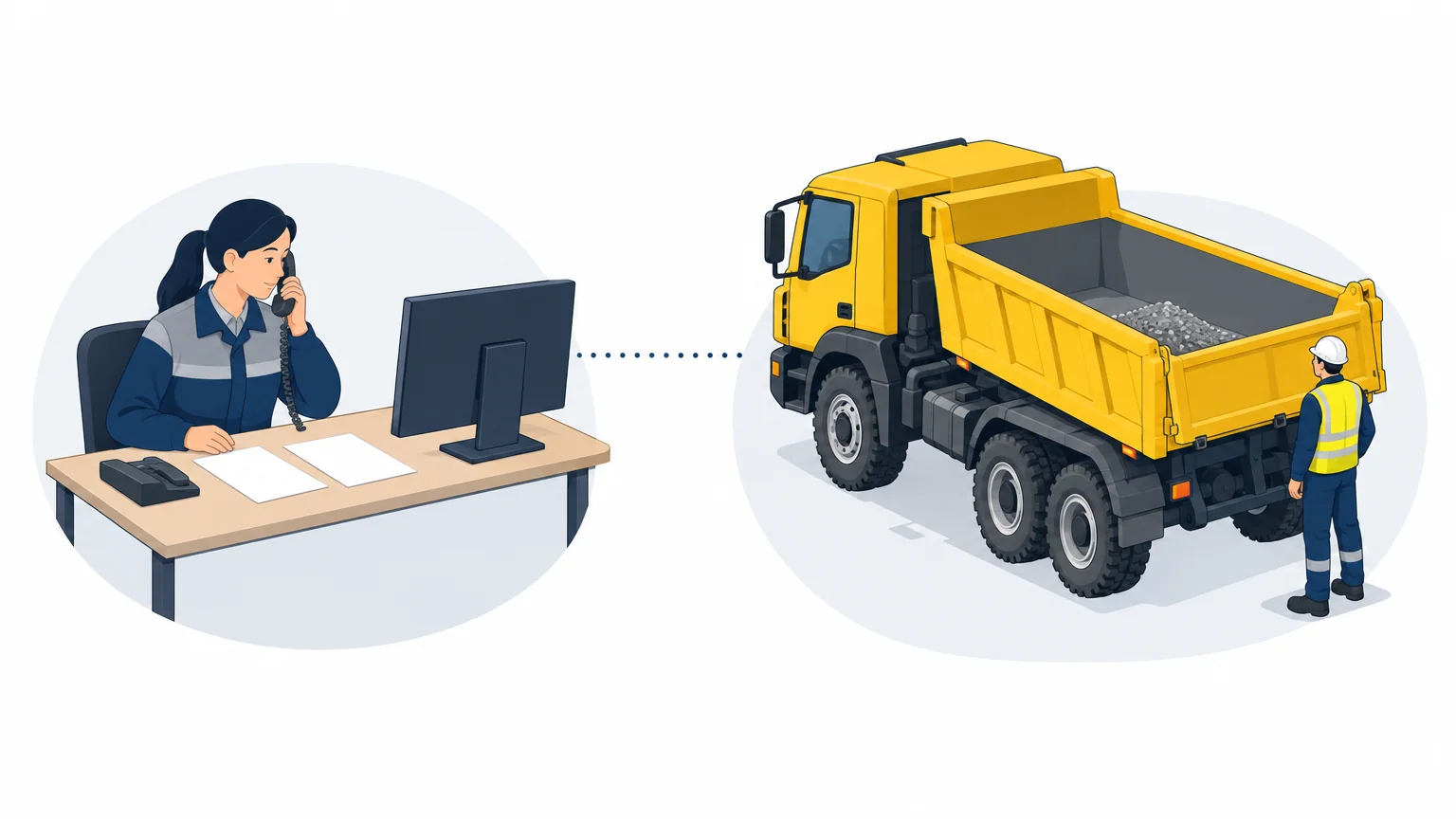

- Уточняет у водителя завершение операции, остаток в кузове и условия площадки.
- Сопоставляет результат с доступными документами и контрольным взвешиванием, учитывая различия методик.
- Фиксирует вывод, ответственного и дальнейшее действие: повторный замер по инструкции, уточнение учёта или обращение в сервис.
Если расхождение повторяется при сопоставимых условиях, механик проверяет оборудование. Самовольная корректировка коэффициентов ради совпадения с накладной может скрыть неисправность. Порядок диагностики и различие между проверкой показаний, настройкой и поверкой разобраны в материале о калибровке бортовых весов.
В журнале разбора стоит оставлять исходную запись и комментарий, а исправленное значение хранить отдельно с указанием основания. Это помогает выяснить, что именно изменилось: измерение, привязка к заданию или решение сотрудника по учёту партии.

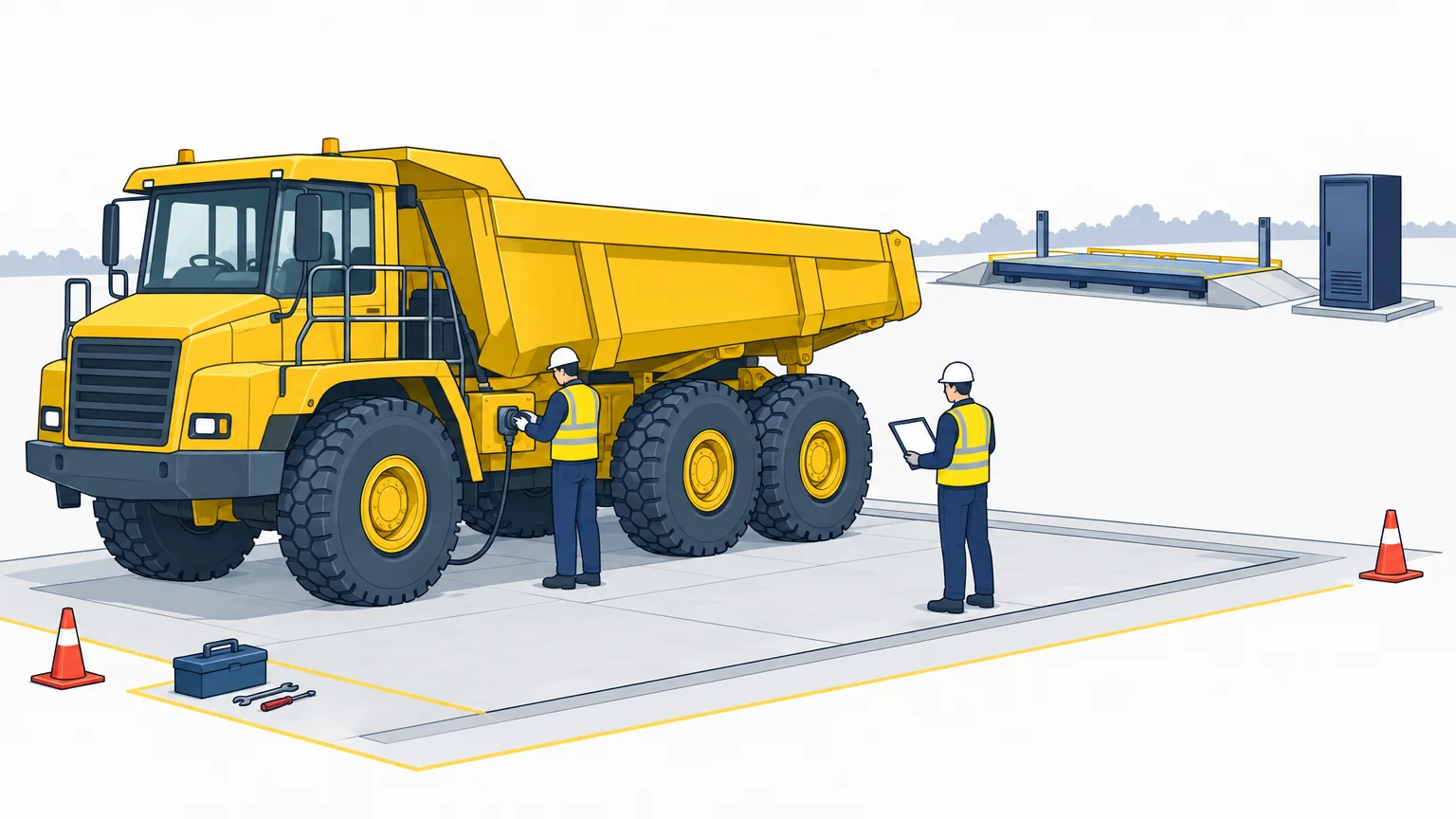

Как принять интеграцию перед подключением автопарка
Начните с машины, чей рабочий цикл можно наблюдать и сверять. Для неоднородного парка одного испытания недостаточно: конфигурации с разными подвесками, прицепами и весовыми системами требуют отдельных проверок. Представитель автопарка фиксирует реальные операции, а интегратор сопоставляет их с переданными сообщениями и итоговым отчётом.
Проверку приёмки удобно провести по шагам:
- Зафиксировать модели весовой системы и терминала, версии программного обеспечения, интерфейс и карту передаваемых параметров.
- Сравнить локальные и удалённые значения при порожней машине и при загрузке. Проверить единицы, знак изменения и соответствие каналов.
- Выполнить наблюдаемую погрузку, полную и, если она предусмотрена работой, частичную разгрузку. Сопоставить количество событий с фактом.
- Проверить поведение при согласованной имитации потери связи, восстановлении передачи и отсутствии одного из параметров. Испытания проводит специалист безопасным способом.
- Испытать смену прицепа, если парк работает со сменными составами. Проверить привязку данных и тары, не предполагая автоматического распознавания.
- Согласовать образец отчёта, условия формирования тревог и порядок обращения при сбое.
В протоколе приёмки укажите, кто отвечает за датчики и настройки весов, кто за терминал, кто за правила в программе мониторинга. При неисправности диспетчер сможет направить запрос нужному исполнителю. Перед испытаниями на машине после интенсивной эксплуатации полезно провести осмотр бортовой системы по регламенту: повреждённую проводку настройками отчёта не исправить.
Частые вопросы об интеграции весов и ГЛОНАСС
Можно ли использовать уже установленный терминал?
Это проверяют по его модели, версии программного обеспечения, доступным интерфейсам и поддерживаемым протоколам. Попросите интегратора подтвердить приём нужных параметров весовой системы и показать их в программе мониторинга. Факт передачи координат сам по себе не подтверждает возможность передавать массу.
Потребуется ли диспетчеру Wialon?
VESA SYSTEM описывает на сайте решение на базе Wialon. Возможность работы с другой платформой нужно согласовать отдельно: проверить приём параметров, их обработку и необходимый отчёт. Выбор платформы не отменяет проверки всей цепочки от измерения до записи о рейсе.
Можно ли считать каждую остановку разгрузкой?
Нет. Автомобиль останавливается в очереди, на отдых или для выполнения других работ. Для выделения разгрузки сопоставляют изменение массы, условия измерения и контекст задания. Если информации недостаточно, событие оставляют на проверку, а не включают в подтверждённый объём перевозки.
Как учитывать несколько получателей в одном рейсе?
Каждой подтверждённой частичной разгрузке нужна отдельная запись с объектом и сопоставимыми показаниями до и после. Итог по рейсу сверяют с начальной загрузкой и конечным остатком. Если между остановками нет пригодных измерений, точно распределить массу по получателям только по треку нельзя.
Кто должен менять тару после смены прицепа?
Ответственного назначает автопарк, а процедуру согласуют с поставщиком весовой системы. В учёте нужно сохранить соответствие текущего состава и используемой тары. Автоматическую привязку прицепа нельзя считать доступной без подтверждения конкретной конфигурации и проверки на технике.
Доказывает ли уменьшение массы потерю груза?
Оно служит основанием для проверки. Нужно исключить ошибку измерения, несопоставимые условия, неверную привязку и согласованную разгрузку. Вывод о потере или хищении требует дополнительных сведений; один график массы не устанавливает причину изменения.
Можно ли использовать отчёт для расчётов с заказчиком?
Применимость результатов для коммерческих расчётов проверяют отдельно с учётом оборудования, метрологических требований и договорных условий. Телеметрический отчёт помогает сопоставлять операции, но подключение к мониторингу само по себе не придаёт показаниям необходимого юридического статуса.
Что подготовить для подбора оборудования
Для обсуждения интеграции соберите модели автомобилей и прицепов, тип подвески, сведения об установленных весах и навигационных терминалах, название платформы мониторинга. Приложите описание рейса: где проходит погрузка, бывают ли частичные выгрузки, меняется ли состав и какие расхождения должен выявлять диспетчер. Если есть действующий отчёт, отметьте недостающие поля.
Обратитесь в VESA SYSTEM для подбора бортовой системы и проверки схемы подключения. В запросе попросите согласовать перечень передаваемых параметров, ограничения конфигурации и сценарии испытаний. По этим исходным данным можно обсуждать состав оборудования и приёмку интеграции до оснащения всего автопарка.
