Автопоезд может укладываться в допустимую общую массу, а нагрузка на отдельную ось или группу осей при этом окажется превышенной. Такое сочетание возможно даже при точной массе груза в накладной. Для проверки нужно знать, как нагрузка распределилась между управляемой осью, ведущими осями тягача и тележкой полуприцепа.
Ошибку лучше обнаружить на погрузочной площадке, где ещё можно переставить паллеты или снять часть партии. Логист готовит схему размещения груза, водитель снимает раздельные показания нагрузки. Механик проверяет исправность подвески и измерительной системы. Для рейса с несколькими получателями распределение нагрузки проверяют и после частичной выгрузки.
Почему общей массы недостаточно
Общая масса характеризует загруженный автопоезд целиком. Осевые нагрузки показывают, какую часть этой массы колёса передают на дорогу в конкретных местах опоры. Два автопоезда с одинаковым грузом могут иметь разное распределение нагрузок из-за собственной массы, колёсной базы, положения седельно-сцепного устройства и размещения партии в кузове.
У полуприцепа часть нагрузки приходится на собственную тележку, часть передаётся через шкворень и седло тягачу. Тягач распределяет полученную нагрузку между своими осями с учётом геометрии шасси. Поэтому нельзя считать, что груз полуприцепа нагружает только его колёса.
Проверка общей массы отвечает на один вопрос: сколько весит состав. Для оценки загрузки дополнительно нужны значения по осям или группам осей в соответствии с задачей контроля. Масса груза без массы самого транспорта для этого недостаточна. Аналогично, суммарное показание по тележке не раскрывает распределение внутри неё, если система не измеряет его отдельно.

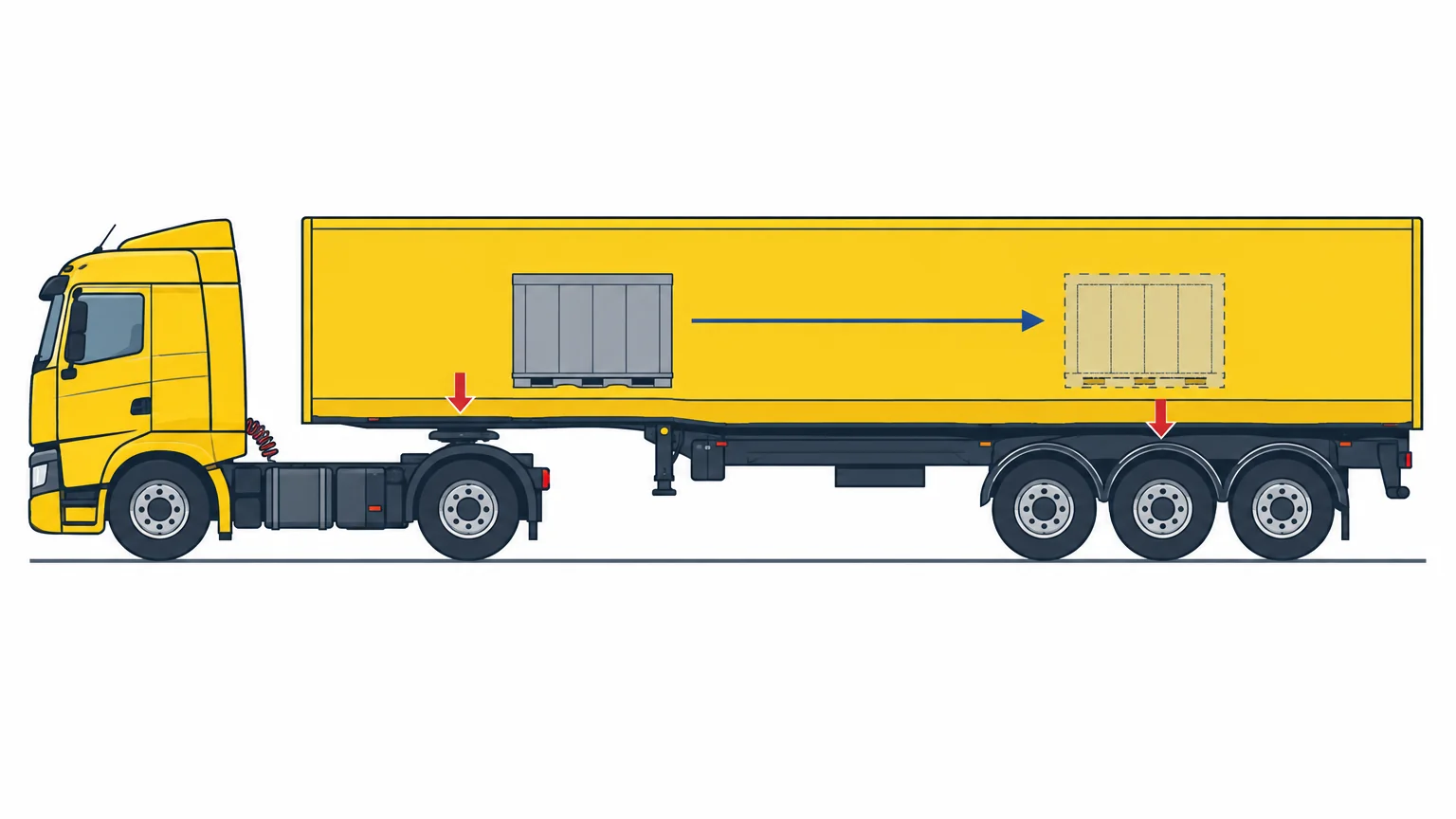

Как расположение груза меняет осевые нагрузки
Перемещение груза вдоль полуприцепа меняет плечи приложения нагрузки относительно шкворня и тележки. При перемещении вперёд увеличивается доля нагрузки, передаваемая через седло. При перемещении назад растёт доля, приходящаяся на оси полуприцепа. Величина изменения зависит от массы перемещённого груза, расстояния и конструкции состава.
Это объяснение пригодно для понимания механики, но не заменяет расчёт схемы загрузки. Нельзя по одному признаку «тяжёлое стоит спереди» определить, какая именно ось тягача перегружена. Для этого нужны размеры, положение седла, исходные нагрузки и измерения после погрузки.
Особое внимание требуется к плотным грузам, которые занимают мало места: рулонам, металлоизделиям, станкам. Визуально свободный кузов может быть близок к пределу по нагрузке на одну из опор. Одинаковые по размеру паллеты также не обязательно одинаковы по массе. Склад должен передавать данные по грузовым местам, а не только общее количество поддонов.
Смещение поперёк кузова создаёт другую задачу: неравномерную нагрузку по сторонам. Суммарного значения по оси может не хватить для её оценки. Продольное распределение, поперечное размещение и крепление груза проверяют отдельно.
Какие ограничения собрать до погрузки
Логисту нужны ограничения для конкретного состава и конкретного маршрута. Одного числа из общей таблицы недостаточно. Учитывают конструкцию автомобиля, осевую схему, межосевые расстояния, применимые дорожные ограничения и условия перевозки.
Для предварительного знакомства с темой можно использовать обзор норм нагрузки на ось грузового автомобиля. Перед рейсом допустимые значения следует сверить с действующими официальными требованиями и ограничениями на выбранных участках дороги. Универсальное значение по отсутствию дорожного знака определять нельзя.
| Что проверить | Где получить данные | Для чего нужны |
|---|---|---|
| Технически допустимые массы и нагрузки | Документация тягача и полуприцепа | Проверить возможности самого состава |
| Число осей, расстояния между ними, ошиновка | Документация и осмотр техники | Выбрать применимые ограничения |
| Ограничения маршрута | Официальные сведения владельцев дорог, знаки, условия проезда | Проверить каждый участок рейса |
| Масса и расположение грузовых мест | Данные склада и схема загрузки | Оценить распределение нагрузки |
| Фактические нагрузки пустого состава | Контрольное взвешивание в известной комплектации | Получить исходные значения |
Техническая грузоподъёмность полуприцепа сама по себе не подтверждает возможность перевозки такой партии по выбранной дороге. Внутренний порог предупреждения также не является правовой нормой. Его задают отдельно, учитывая характеристики оборудования и согласованный порядок контроля.

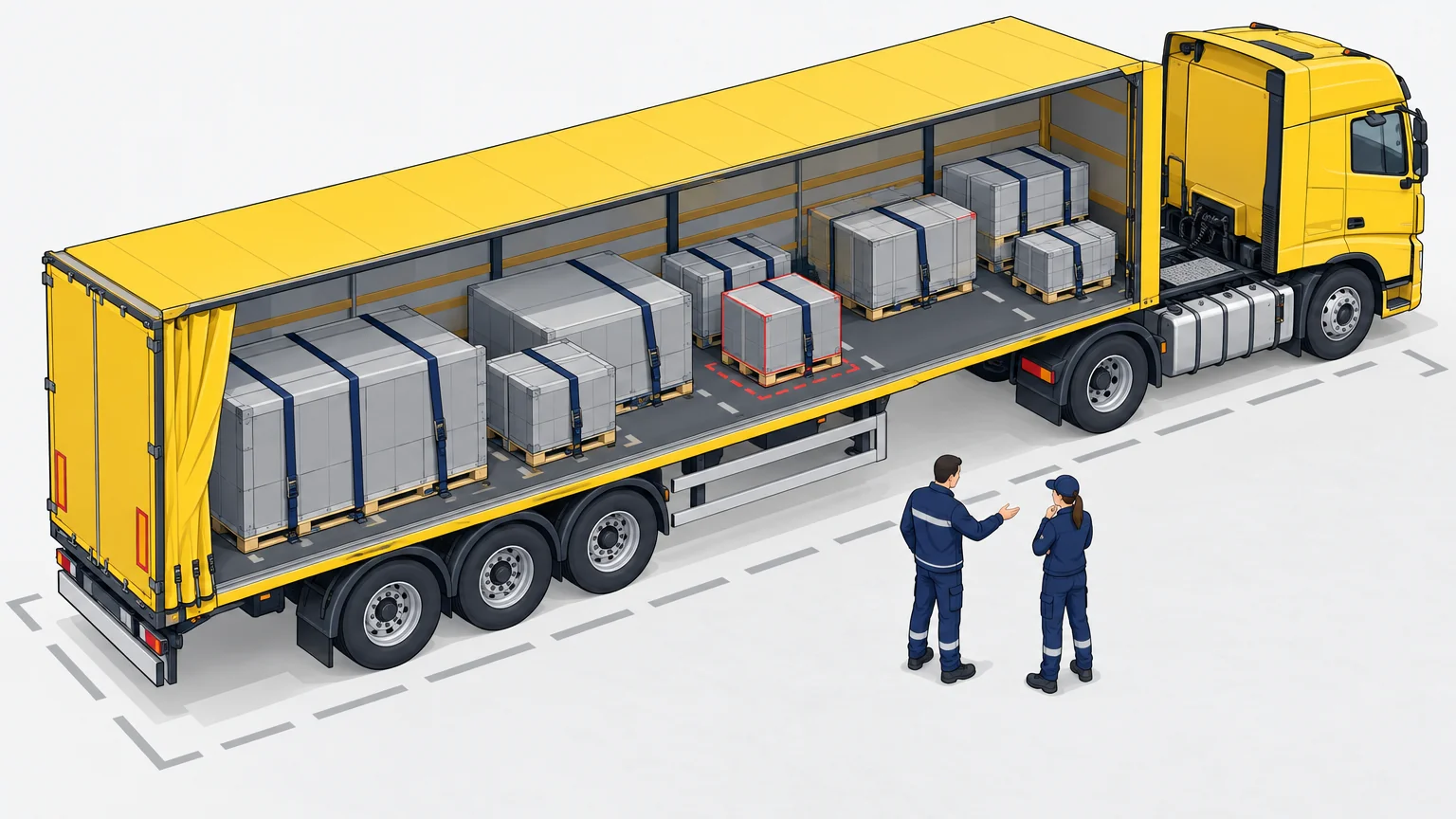

Как подготовить схему загрузки тягача и полуприцепа
Схему готовят до подачи автомобиля под погрузку. Указывают грузовые места, их массы, размеры, положение в кузове и очередность выгрузки. Для нестандартного груза дополнительно уточняют положение центра тяжести и требования к опиранию. Если таких сведений нет, расчёт по внешним габаритам будет ненадёжным.
Рабочая последовательность для логиста и склада:
- Подтвердить, какой тягач и какой полуприцеп фактически выйдут в рейс. Замена одной части состава требует проверки исходных данных.
- Сопоставить массу партии с возможностями состава и ограничениями маршрута.
- Разместить грузовые места на схеме с учётом допустимой нагрузки на пол, крепления и доступа при выгрузке.
- Проверить ожидаемое распределение нагрузки по расчётной методике для этой техники.
- Обозначить контрольные точки погрузки, в которых водитель снимает показания.
- Согласовать, кто разрешает перестановку или снятие груза при превышении заданного порога.
Не стоит копировать схему с соседней машины только потому, что кузова одинаковой длины. Различия в собственной массе, базе и расположении оборудования могут изменить результат. Для повторяющихся перевозок полезно хранить проверенные схемы вместе с идентификаторами техники и результатами взвешивания.
Пустой состав тоже проверяют в понятной комплектации. Дополнительный инструмент, запасные колёса, оборудование и остатки материала учитывают при сравнении результатов. Если условия изменились, прежнюю запись нельзя без проверки считать текущей массой порожнего автопоезда.
Пошаговая проверка во время погрузки
Для оперативного контроля используйте площадку и режим измерения, предусмотренные инструкцией системы. Уклон, перекос колёс, движение техники и работа подвески могут влиять на результат. Водитель должен понимать, когда показания готовы к фиксации и какой параметр выведен: общая масса, масса груза, нагрузка на ось или группу.
- До погрузки осмотрите состав и убедитесь, что выбрана правильная конфигурация измерительной системы. Проверьте состояние подъёмных осей по инструкции техники.
- Зафиксируйте исходные показания и идентификаторы тягача с полуприцепом.
- После размещения первой значимой части партии дождитесь стабилизации показаний по методике производителя.
- Сравните нагрузки с согласованной схемой. Если одна опора нагружается быстрее ожидаемого, остановите погрузку и проверьте размещение.
- После завершения работ снимите полный набор показаний. Проверьте крепление груза и соответствие фактического размещения схеме.
- При сомнительном результате проведите контрольное взвешивание подходящим средством измерения до выезда на маршрут.
Показание, близкое к предельному, нельзя трактовать как гарантированный запас. Для конкретной системы имеют значение погрешность, повторяемость и условия применения. Допустимый рабочий запас согласуют с техническим специалистом по результатам проверки оборудования; единого процента для всех машин здесь нет.
Если система выдаёт только общую массу, по ней невозможно восстановить все осевые нагрузки. Деление массы на число осей не решает задачу: оно предполагает равномерное распределение, которого у реального автопоезда может не быть.
Что делать, если одна ось перегружена
При обнаружении превышения остановите погрузку и оставьте автомобиль в безопасной зоне. Сначала убедитесь, что сравниваете одинаковые параметры: показание по одной оси нельзя сопоставлять с ограничением для всей тележки. Затем повторите измерение в предусмотренных условиях, не меняя коэффициенты системы ради нужной цифры.
Если превышение подтверждено, ответственный за погрузку выбирает корректировку: переставить грузовые места, снять часть партии либо использовать другой подходящий состав. Перестановку выполняют с учётом грузоподъёмности пола, устойчивости и крепления. После неё снова проверяют все контролируемые нагрузки, поскольку разгрузка одной опоры может увеличить нагрузку другой.
| Ситуация | Что выяснить | Следующее действие |
|---|---|---|
| Общая масса приемлема, нагрузка на тягач велика | Положение тяжёлых мест и нагрузку через седло | Пересчитать размещение и повторить взвешивание |
| Велика нагрузка на тележку полуприцепа | Массу и положение груза в задней части | Проверить возможность перестановки или частичной разгрузки |
| Показания заметно меняются без изменения груза | Условия измерения, подвеску, датчики | Провести диагностику до решения о выезде |
| Результат не совпадает с контрольными весами | Методики, состав, комплектацию и момент измерения | Организовать сопоставимую проверку |
Перемещение седла, изменение положения тележки или управление подъёмной осью допустимы только в рамках документации конкретной техники. Это не универсальные способы устранения перегруза. Самовольная регулировка может нарушить другие ограничения и условия безопасной эксплуатации.

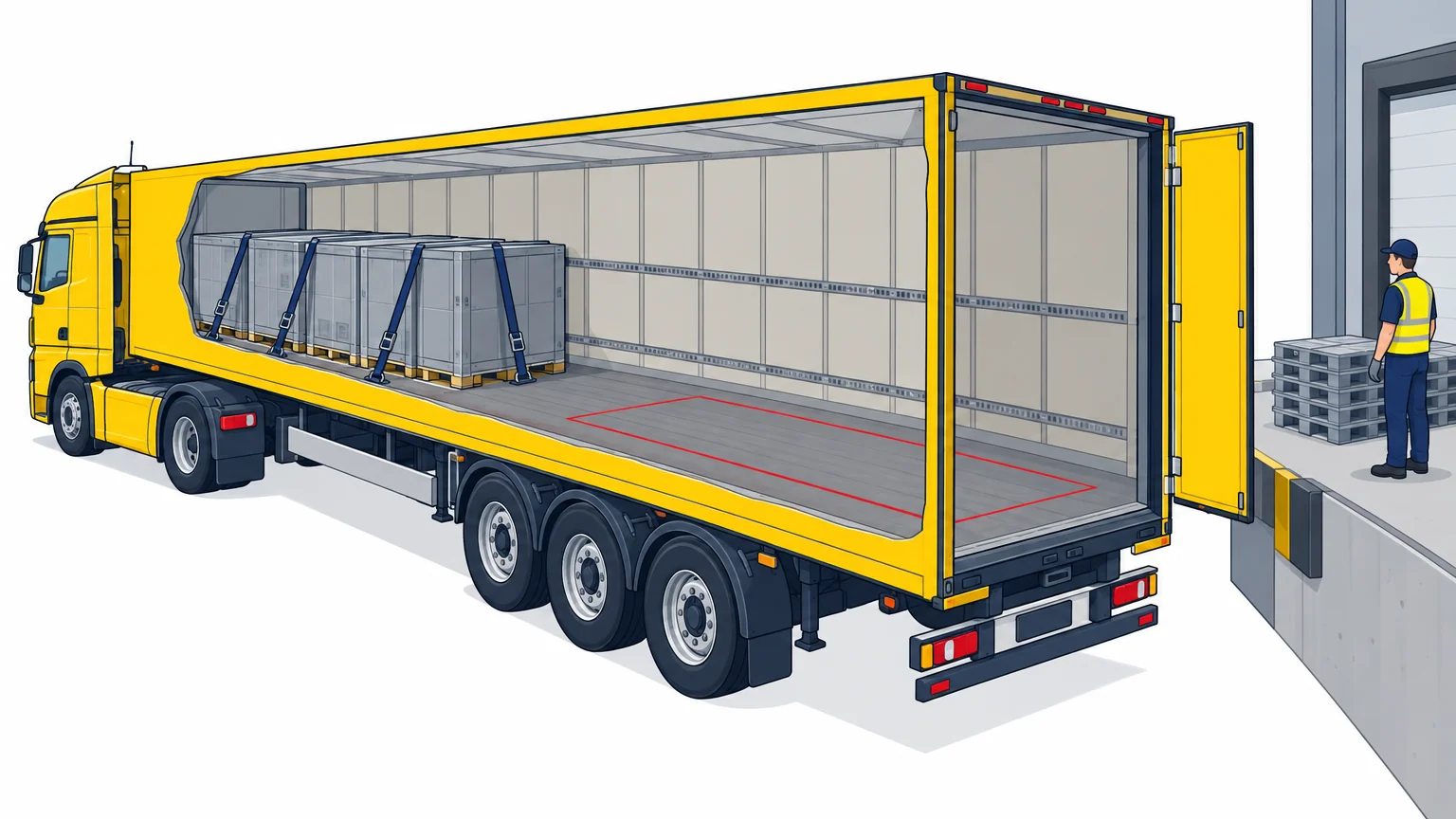

Почему после частичной выгрузки нужна новая проверка
После снятия части партии меняется положение общего центра тяжести оставшегося груза. Общая масса уменьшается, но нагрузки на отдельные опоры не обязательно меняются одинаково. В некоторых схемах удаление груза за опорой способно увеличить нагрузку на другую опору. Результат определяется геометрией и исходным размещением.
Поэтому маршрут с несколькими получателями проверяют по этапам: состояние после первой выгрузки, после следующей и перед возвращением. Порядок доставки следует учитывать ещё при составлении схемы. Удобство доступа к паллетам не должно быть единственным критерием их размещения.
На каждой точке водитель фиксирует, какие места сняли, проверяет крепление остатка и повторно снимает показания в подходящих условиях. Если разгрузка идёт на уклоне, сравнивать мгновенный результат с исходным измерением на ровной площадке некорректно. Для проверки выбирают безопасное место, соответствующее методике оборудования.
При неожиданном изменении нагрузки нужно проверить и фактическое расположение остатка. Смещение груза нельзя исправлять только изменением настроек весовой системы. Сначала обеспечивают безопасное размещение и крепление, затем повторяют измерение.

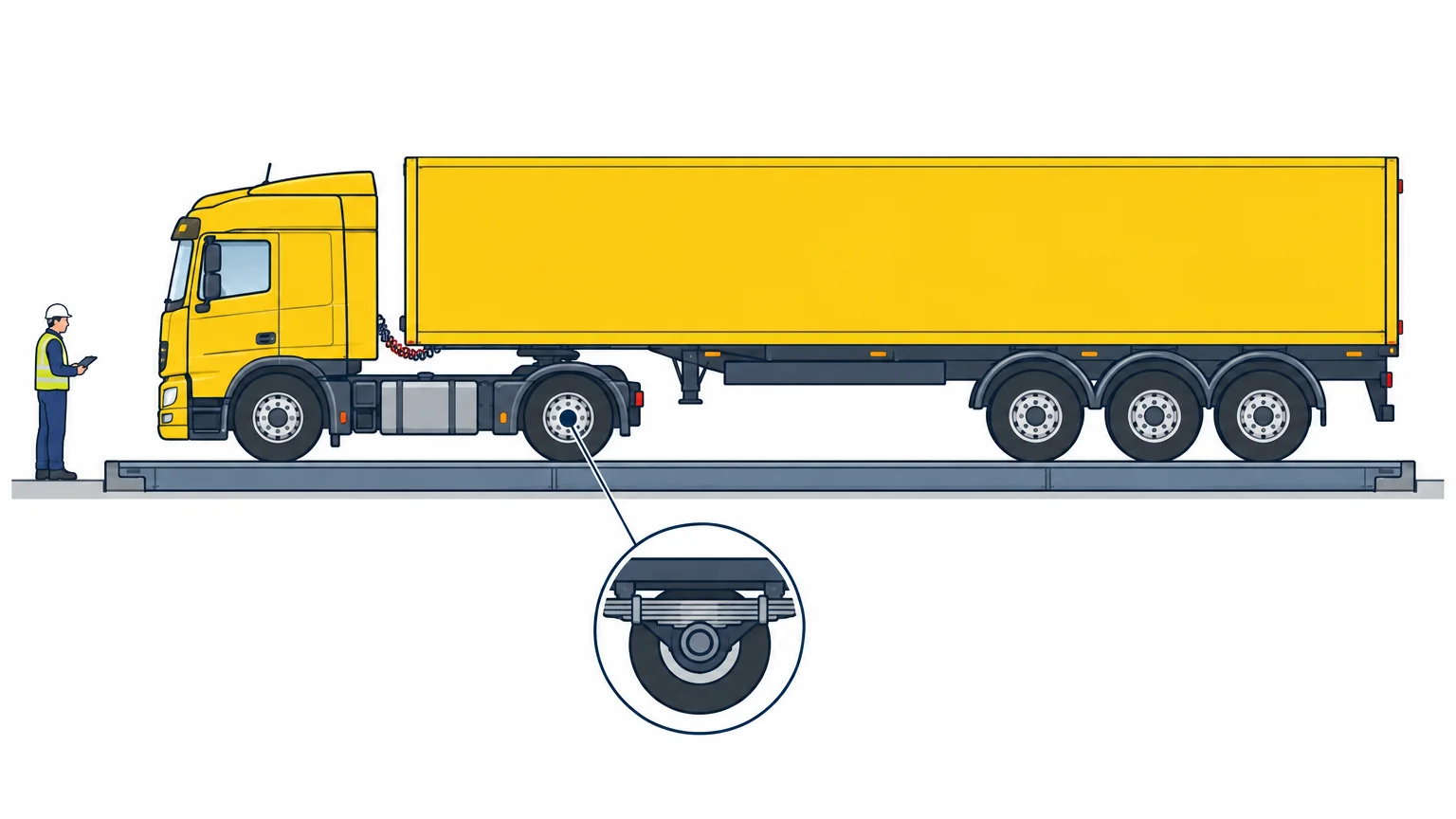

Что дают бортовые весы и как проверять их показания
Бортовые весы помогают оценивать загрузку непосредственно на автомобиле. Водитель может заметить нежелательное распределение до окончания погрузки и сообщить складу, пока груз доступен для перестановки. Для этой задачи важно заранее уточнить, какие оси и группы измеряет выбранная конфигурация.
VESA SYSTEM предлагает бортовые системы взвешивания и контроля осевых нагрузок для коммерческой техники, включая автомобили с рессорной и пневматической подвеской. Вариант установки, состав датчиков и способ отображения данных подбирают под машину. Наличие решения для типа подвески не означает автоматическую совместимость с любой комплектацией автопоезда.
На странице оборудования предусмотрены варианты вывода информации на внешние устройства и передачи данных через внешний модуль спутникового мониторинга. Для автопарка нужно отдельно согласовать интерфейсы, доступные параметры и интеграцию. Не следует считать удалённый мониторинг обязательной функцией любого установленного комплекта.
Бортовая система служит оперативному контролю. Её установка не превращает показания в автоматическую юридическую замену дорожных или поверенных весов. Для применения результатов в регулируемых измерениях и расчётах проверяют статус конкретного оборудования, документы и методику.
Если показания расходятся с контрольным взвешиванием, запишите условия обоих измерений. Нужны данные о составе, размещении груза, площадке, состоянии подвески и выполненных ремонтах. Различие результатов само по себе ещё не указывает, какой прибор неисправен. Порядок диагностики и отличия проверки от настройки разобраны в материале о калибровке бортовых весов.
Для проверки по осям контрольное средство должно обеспечивать соответствующие измерения по своей методике. Одна общая масса с платформенных весов позволяет сверить итог, но не подтверждает правильность каждого осевого канала. Проверку желательно проводить в характерных рабочих состояниях, согласованных с поставщиком системы.
Как закрепить контроль в работе автопарка
Руководителю автопарка стоит разделить ответственность. Логист проверяет маршрут и исходные ограничения, склад соблюдает схему размещения, водитель фиксирует показания и отклонения. Механик отвечает за техническую проверку при нестабильной работе системы. Решение о корректировке загрузки должно иметь конкретного ответственного.
В журнале рейса достаточно фиксировать идентификаторы состава, схему партии, результаты измерений и выполненные изменения. Отдельно указывайте, где и каким способом получили контрольные значения. Скриншот без привязки к машине, времени и состоянию загрузки мало помогает при разборе расхождений.
Для повторяющихся ошибок сравнивайте не только итоговую массу. Проверьте, на каком складе меняют порядок размещения, после какой выгрузки возникает проблема и не совпадает ли она с заменой полуприцепа. Так можно исправить конкретную операцию, а затем подтвердить результат повторными проверками.
Частые вопросы о перегрузе по осям
Можно ли определить осевые нагрузки по транспортной накладной?
Массы партии недостаточно. Потребуются характеристики состава и расположение груза. Даже расчёт по этим данным следует проверять измерением, поскольку фактическая комплектация и размещение могут отличаться от плановых.
Можно ли разделить нагрузку на трёхосную тележку на три?
Так получится среднее арифметическое, а не измеренная нагрузка каждой оси. Возможность такого представления для конкретной задачи зависит от конструкции, методики и применимых требований. Для контроля отдельных осей нужны соответствующие данные.
Нужно ли повторять проверку после замены тягача?
Да, прежние результаты нельзя автоматически переносить на новый состав. У другого тягача могут отличаться собственная масса, база и положение седла. Также проверьте конфигурацию бортовой системы для фактически сцепленной техники.
Что делать, если на складе нет поосных весов?
Используйте согласованную схему загрузки и доступный оперативный контроль. Если достоверных данных недостаточно, заранее организуйте проверку на подходящих весах. Отсутствие оборудования на складе не подтверждает допустимость осевых нагрузок.
Можно ли обнулить систему после загрузки, чтобы убрать предупреждение?
Нет. Изменение нуля не уменьшает физическую нагрузку и может сделать последующие показания неверными. Операции настройки выполняют по инструкции, а подтверждённое превышение устраняют изменением загрузки или подбором подходящей техники.
Обязательно ли подключать интернет для просмотра нагрузки?
Это зависит от комплектации. VESA SYSTEM описывает вариант локального просмотра через WiFi в браузере без интернета. Удалённая передача данных диспетчеру требует отдельно согласованного оборудования и канала связи.
Гарантируют ли бортовые весы отсутствие претензий на дорожном контроле?
Нет. Они помогают водителю контролировать загрузку, но результат зависит от условий измерения, исправности оборудования и действий персонала. Юридический статус результатов и применимый порядок дорожного контроля рассматривают отдельно.
Подбор системы под ваш автопоезд
Для подбора оборудования подготовьте модели тягача и полуприцепа, осевую схему, тип подвески, сведения о подъёмных осях и характерном грузе. Укажите, меняются ли полуприцепы, сколько точек выгрузки бывает в рейсе и какие значения должен видеть водитель. Если уже есть расхождения с контрольными весами, приложите результаты с описанием условий.
Передайте эти данные через контакты VESA SYSTEM. Запросите конфигурацию для контроля нужных осей, порядок первичной настройки и способ проверки показаний на вашей технике. Это позволит согласовать состав оборудования и процедуру работы до монтажа.
